8 1 Introduzione
Informazioni della visualizzazione di stato
Simbolo Significato
REALE Coordinate reali o nominali della posizione attuale
X Y Z Assi della macchina
S F M Numero giri S, avanzamento F, funzione attiva ausiliaria M
Esecuzione programma avviata
Asse bloccato
ROT Spostamento assi in relazione alla rotazione base
Visualizzazioni di stato supplementari
Le visualizzazioni di stato supplementari contengono informazioni
dettagliate sull’esecuzione del programma e possono essere
chiamate in tutti i modi operativi, tranne nel modo operativo
FUNZIONAMENTO MANUALE.
Attivazione della visualizzazione di stato supplementare
Chiamare il livello softkey per la ripartizione
dello schermo
<

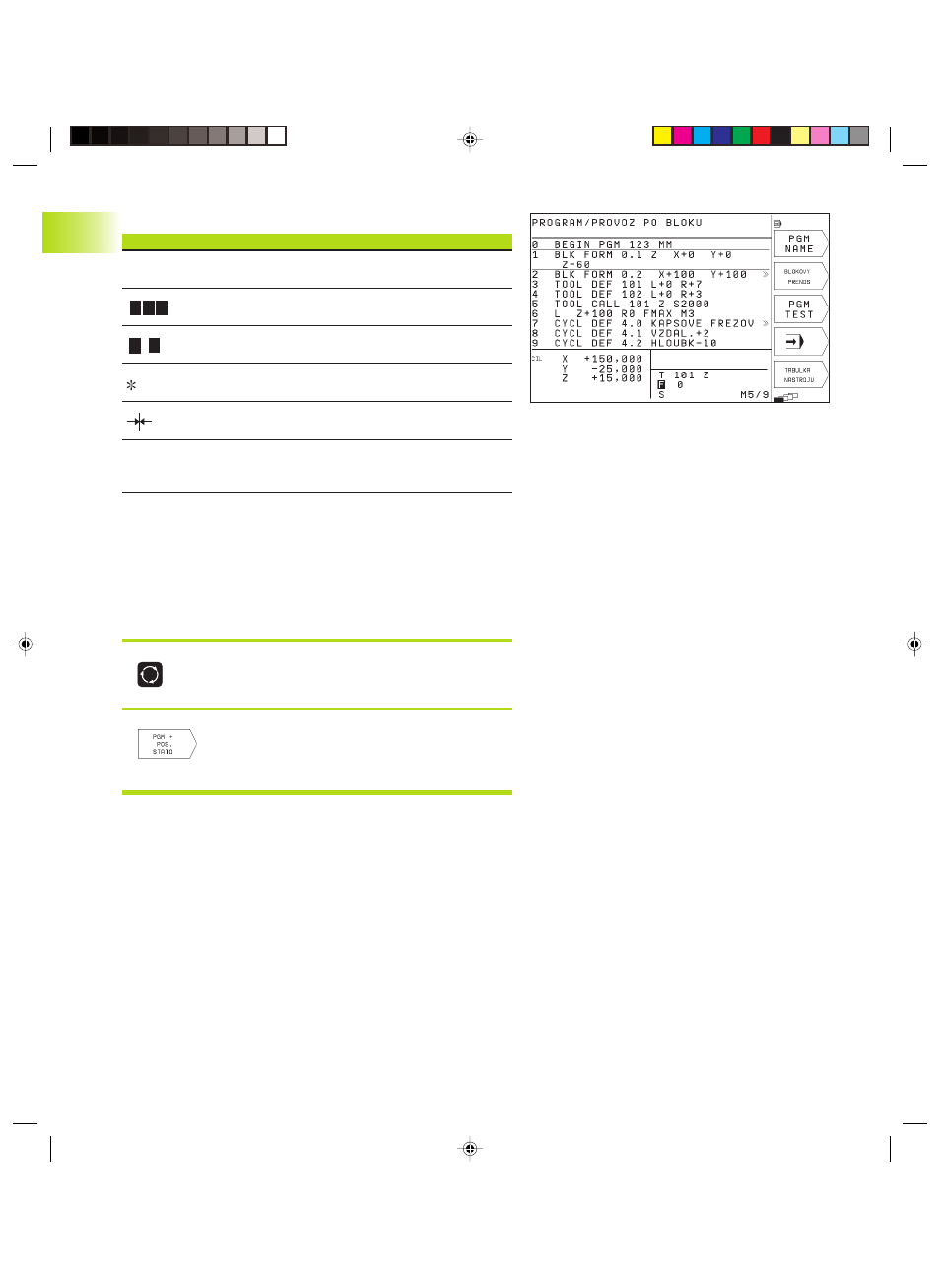

Selezionare la rappresentazione con
visualizzazione di stato supplementare, p. es.
Posizioni e Coordinate
