70 6 Programmazione: Programmazione profili
6.4 T
raiet
to
rie – Coor
dinat
e car
tesiane
CC
Z
Y
X
X
CC
Y
CC

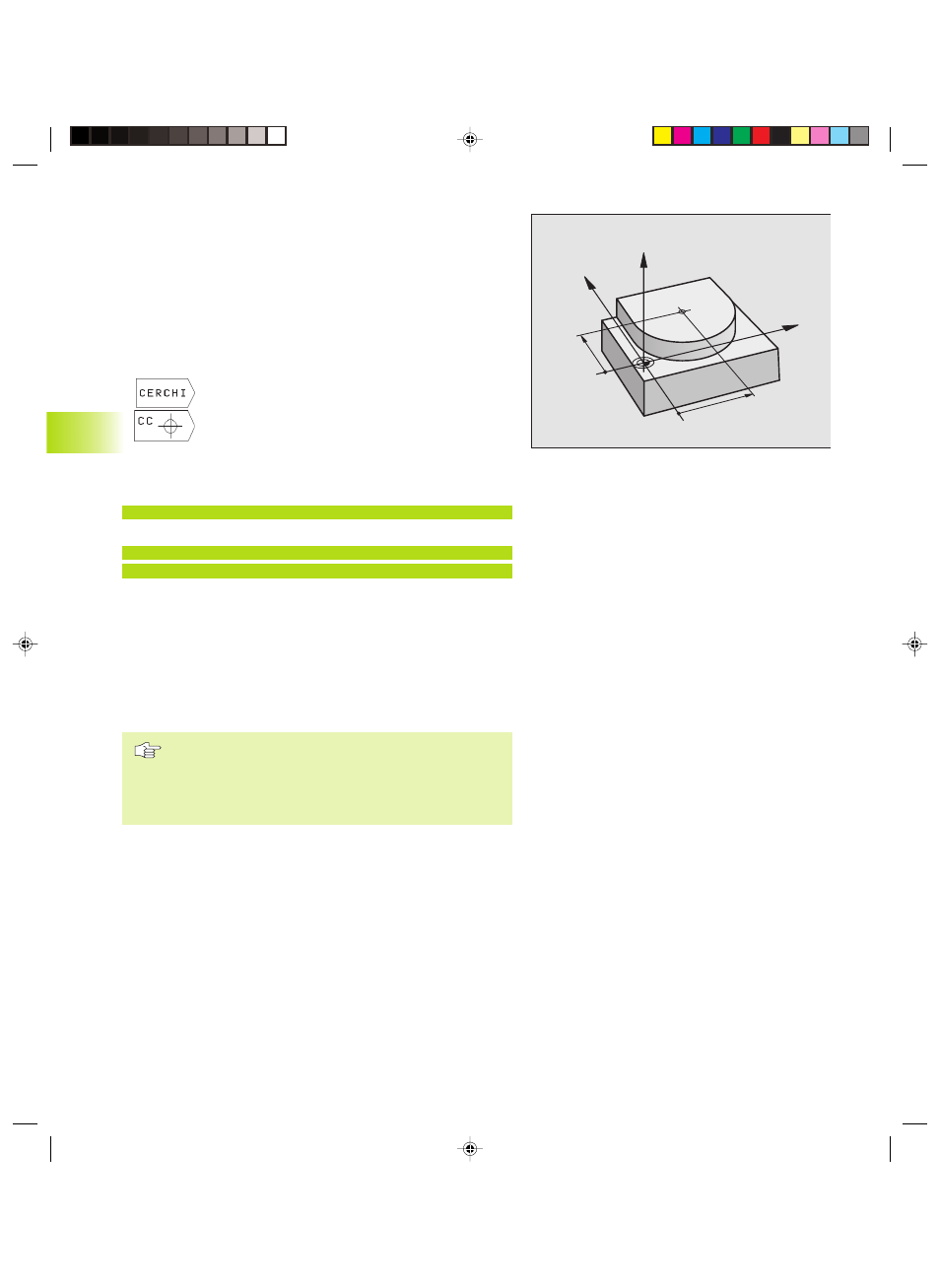

Centro del cerchio CC
Per le traiettorie circolari che vengono programmate con il softkey C
(Traiettorie circolari C) occorre definire il centro del cerchio. A tale
scopo
■ introdurre le coordinate cartesiane del centro del cerchio, o
■ confermare l’ultima posizione programmata, oppure
■ confermare le coordinate con il softkey
„POSIZIONE ATTUALE“
ú Selezione funzioni di traiettoria: premere il softkey
„CERCHI+ (2. livello softkey)
ú COORDINATE CC: Inserire le coordinate per il
centro del cerchio oppure
per confermare l’ultima posizione programmata:
non inserire alcuna coordinata
Esempi di blocchi NC
5 CC X+25 Y+25
op.
10 L X+25 Y+25
11 CC
Le righe di programma 10 e 11 non si riferiscono alla figura a fianco
Validità della definizione del centro del cerchio
La definizione di un centro del cerchio vale fino a nuova definizione
di un altro centro di cerchio.
Inserimento incrementale del centro del cerchio CC
Inserendo una coordinata incrementale per il centro del cerchio,
questa si riferisce sempre all’ultima posizione dell‘utensile
programmata.
Con CC si identifica una posizione quale centro del
cerchio: l’utensile non si porterà quindi su questa
posizione.
Il centro del cerchio è contemporaneamente il polo per
le coordinate polari.
6.4 T
raiet
to
rie – Coor
dinat
e car
tesiane
