13 Funzioni MOD 216
13.5 P
ar
ametr
i ut
ent
e specifici di macc
hina;
13.6 Selezione dell'indicazione di posizione; 13.7 Selezione dell'unità di misura
13.5 Parametri utente specifici di
macchina
Il costruttore della macchina può programmare fino a 16
PARAMETRI UTENTE con relative funzioni. Consultare il
Manuale della macchina.
13.6 Selezione dell'indicazione di
posizione
Nel FUNZIONAMENTO MANUALE e per i modi operativi di
esecuzione del programma si può intervenire sulla visualizzazione
delle coordinate:

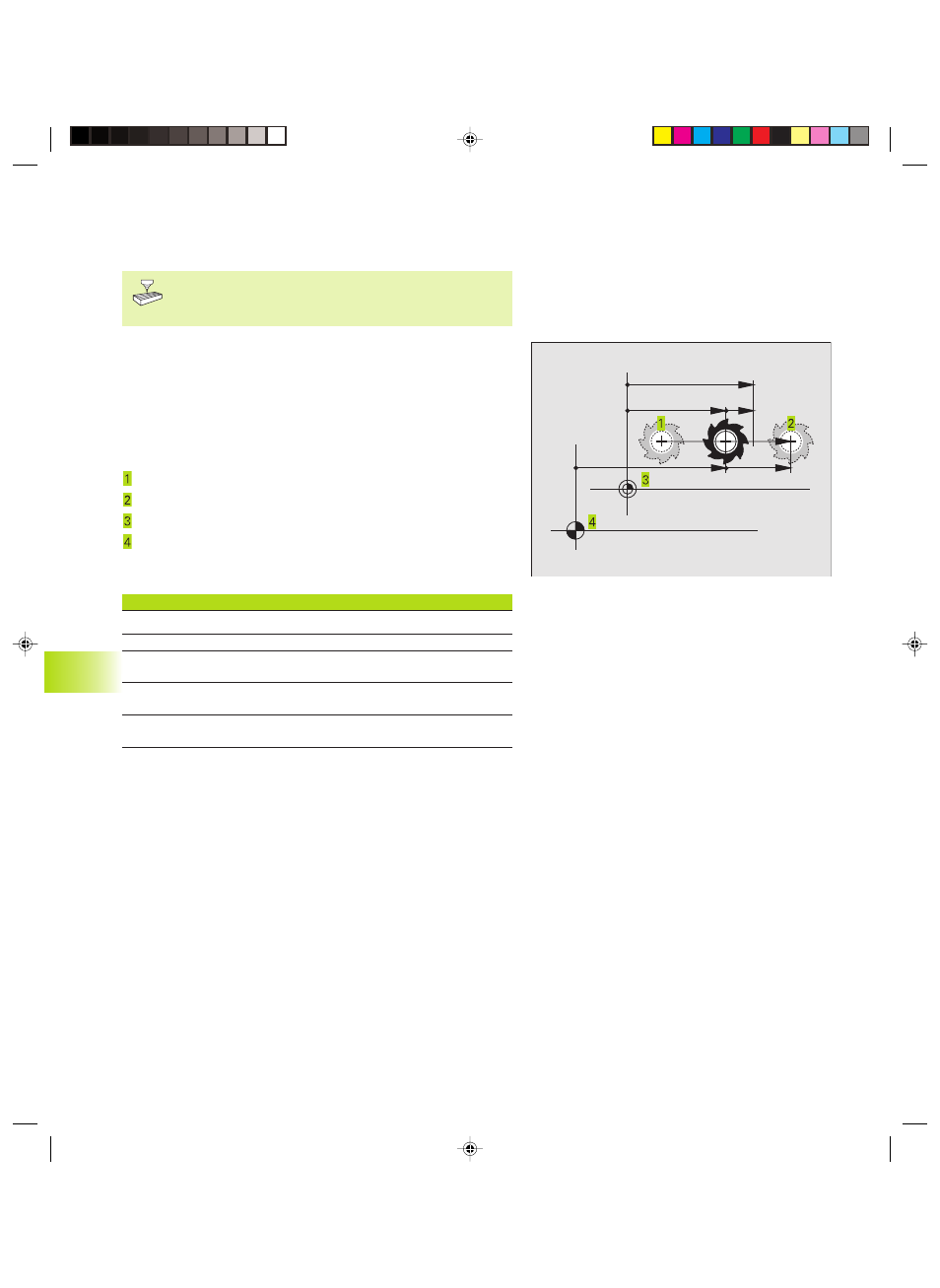

La figura a destra illustra varie posizioni dell'utensile:
Posizione di partenza
Posizione finale dell’utensile
Origine del pezzo
Origine della macchina
Per la visualizzazione delle posizioni del TNC si possono selezionare
le seguenti coordinate:
Funzione Indicazione
Posizione nominale; valore preimpostato dal TNC NOMIN
Posizione reale; posizione attuale dell’utensile REALE
Posizione di riferimento; posizione reale riferita REF
all’origine della macchina
Distanza residua rispetto alla posizione programmata;
DIST
differenza tra posizione reale e finale
Errore di inseguimento; differenza tra posizione
nominale e reale
INSEG
Con la funzione MOD ”INDICAZIONE DI POSIZIONE 1” si seleziona
la visualizzazione di posizione nell‘indicazione di stato.
Con la funzione MOD ”INDICAZIONE DI POSIZIONE 2” si seleziona
la visualizzazione di posizione nell’indicazione di stato
supplementare.
13.7 Selezione dell’unità di misura
Con la funzione MOD CAMBIO MM/POLLICI si definisce se il TNC
deve visualizzare le coordinate in millimetri o in pollici.
■ Sistema di misura metrico: ad es. X = 15,789 (mm) funzione MOD
Cambio MM/POLLICI: MM. Visualizzazione con tre posizioni
decimali.
■ Sistema di misura in pollici: ad es. X = 0,6216 (pollici) funzione
MOD Cambio MM/POLLICI: POLLICI.
Questa funzione MOD definisce anche l'unità di misura quando si
apre un nuovo programma.
NOMIN
REA-
LE INSEG
REF DIST
