4
1
.3 Modi oper
ativi
1 Introduzione
Pannello operativo

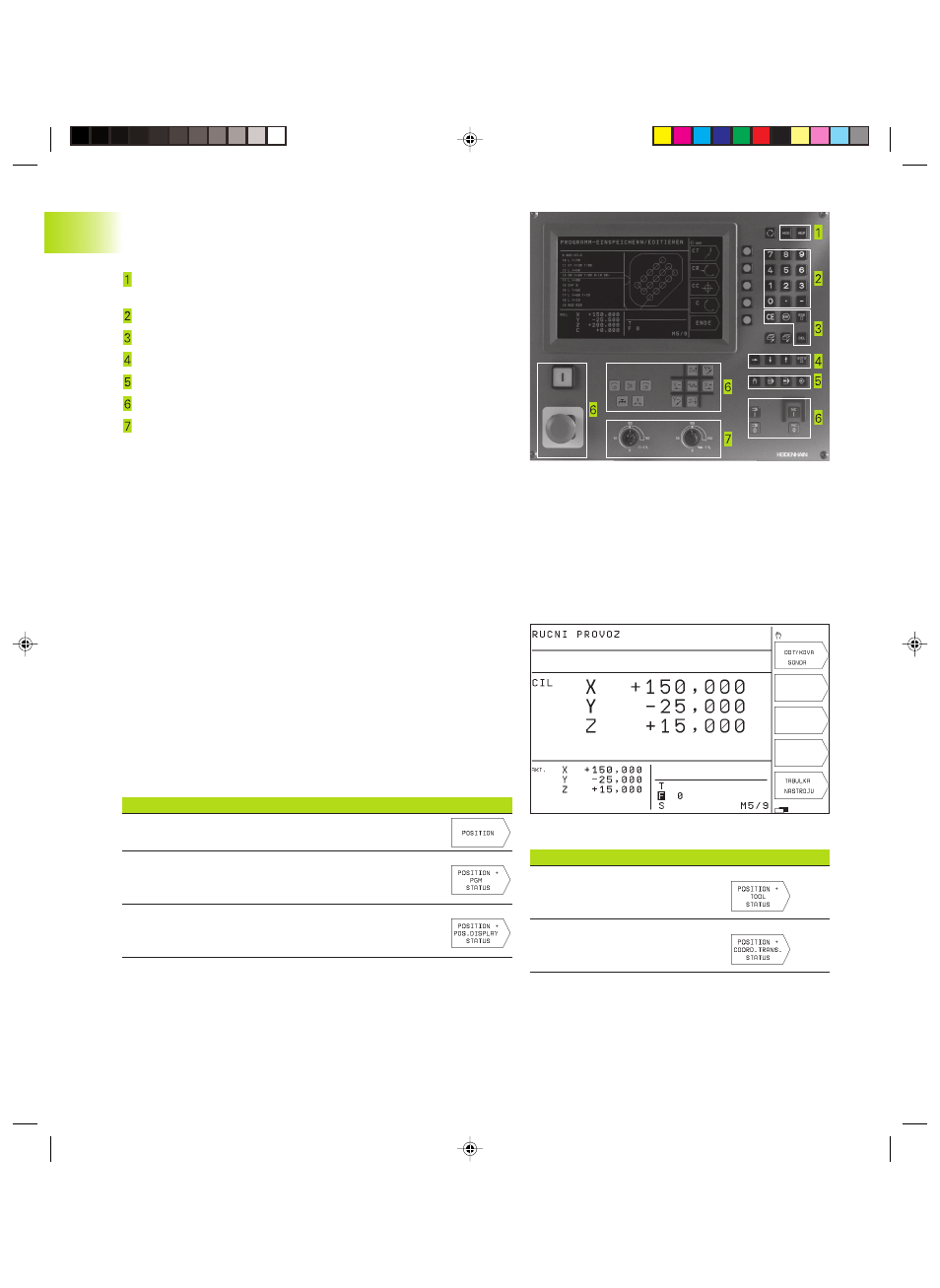

La figura di destra illustra i tasti del pannello operativo, raggruppati
secondo la loro funzione:
Funzione MOD,
funzione HELP
Immissione di numeri
Tasti di dialogo
Tasti cursore e istruzione di salto GOTO
Modi operativi
Tasti di comando macchina
Manopole dei potenziometri di regolazione di avanzamento/giri
mandrino
Le funzioni dei singoli tasti sono descritte nella prima pagina
interna della copertina. La funzione precisa dei tasti macchina, p.es.
NC-START, viene spiegata nel Manuale della macchina.
1.3 Modi operativi
Per le varie funzioni e i passi di lavorazione necessari per la
realizzazione dei pezzi, il TNC dispone dei seguenti modi operativi:
Funzionamento manuale e Volantino elettronico
L'allineamento delle macchine viene effettuato nel
FUNZIONAMENTO MANUALE. In questo modo operativo si
possono posizionare gli assi della macchina in modo manuale o a
passi. Gli indici di riferimento possono essere impostati in modo
abituale mediante sfioramento oppure con il sistema di tastatura
digitale TS 220. In questo modo operativo il TNC supporta anche lo
spostamento manuale degli assi della macchina con un volantino
elettronico HR.
Softkey per la ripartizione dello schermo
Finestra Softkey
Posizioni
A sinistra: posizioni; a destra: informazioni
generali sul programma
A sinistra: posizioni; a destra: posizioni e
coordinate
Finestra Softkey
A sinistra: posizioni; a destra:
informazioni sugli utensili
A sinistra: posizioni; a destra:
conversioni di coordinate
