10 Programmazione: Parametri Q 164
1
0.4 F
unzioni tr
ig
onometr
ic
he
b
c
a
α
Funzione Softkey
FN6: SENO
p. es. FN6: Q20 = SIN–Q5
Determinazione del seno di un angolo
in gradi (°) e relativa assegnazione
Determinazione del seno di un angolo
in gradi (°) e relativa assegnazione
FN7: COSENO
p. es.FN7: Q21 = COS–Q5
Determinazione del coseno di un angolo
in gradi (°) e relativa assegnazione
QUADRATI
p. es.
calcolo della lunghezza da du
e valori e relativa assegnazione
FN13: ANGOLO
p. es. FN13: Q20 = +10 ANG–Q1
Calcolo dell’angolo con l’arctan di due
lati o del sen e del cos (0 < angolo< 360°)
e relativa assegnazione
Il TNC visualizzerà i seguenti blocchi di programmi:
16 FN0: Q5 = +10
17 FN3: Q12 = +Q5 * +7

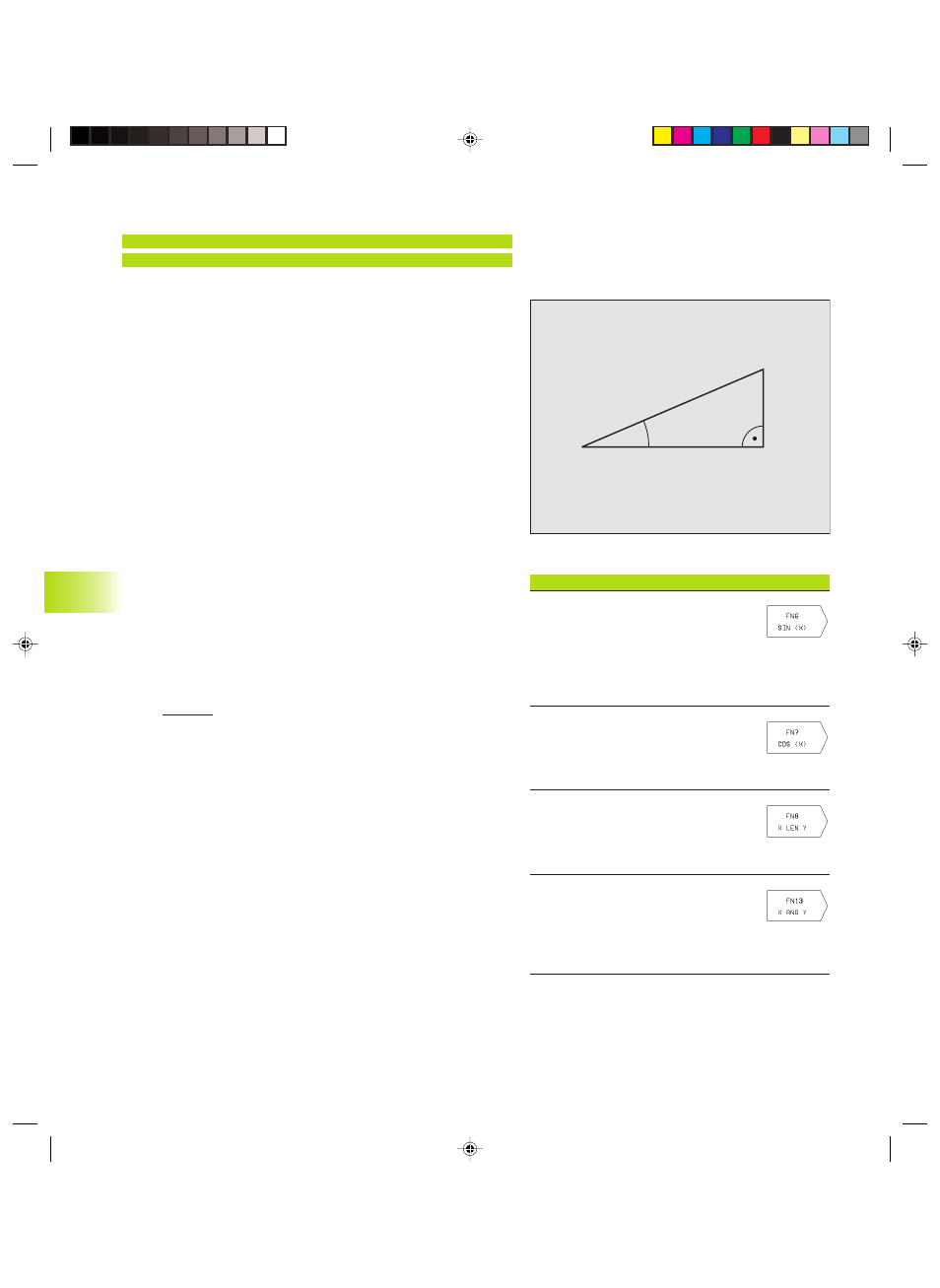

10.4 Funzioni trigonometriche
Il seno, il coseno e la tangente esprimono i rapporti tra i lati di un
triangolo rettangolo, con
Seno sen
α
= a / c
Coseno: cos α = b / c
Tangente: tan
α
= a / b = sen
α
/ cos
α
dove
■ c è il lato opposto all'angolo retto
■ a è il lato opposto all'angolo a
■ b è il terzo lato
Dalla tangente il TNC può calcolare l’angolo:
α = arctan α = arctan (a / b) = arctan (sen α / cos α )
Esempio:
a = 10 mm
b = 10 mm
α
= arctan (a / b) = arctan 1 = 45°
Inoltre vale:
a 2 + b 2 = c 2 (con a 2 = a x a)
c =
√
(a 2 + b 2 )
Programmazione delle funzioni trigonometriche
Premendo il softkey TRIGONOMETRIA compaiono le funzioni
trigonometriche e il TNC visualizza i softkey riportati nella tabella a
destra.
Programmazione: vedere ”Esempio: programmazione funzioni
aritmetiche di base”
.
