8 Programmazione: Cicli 116

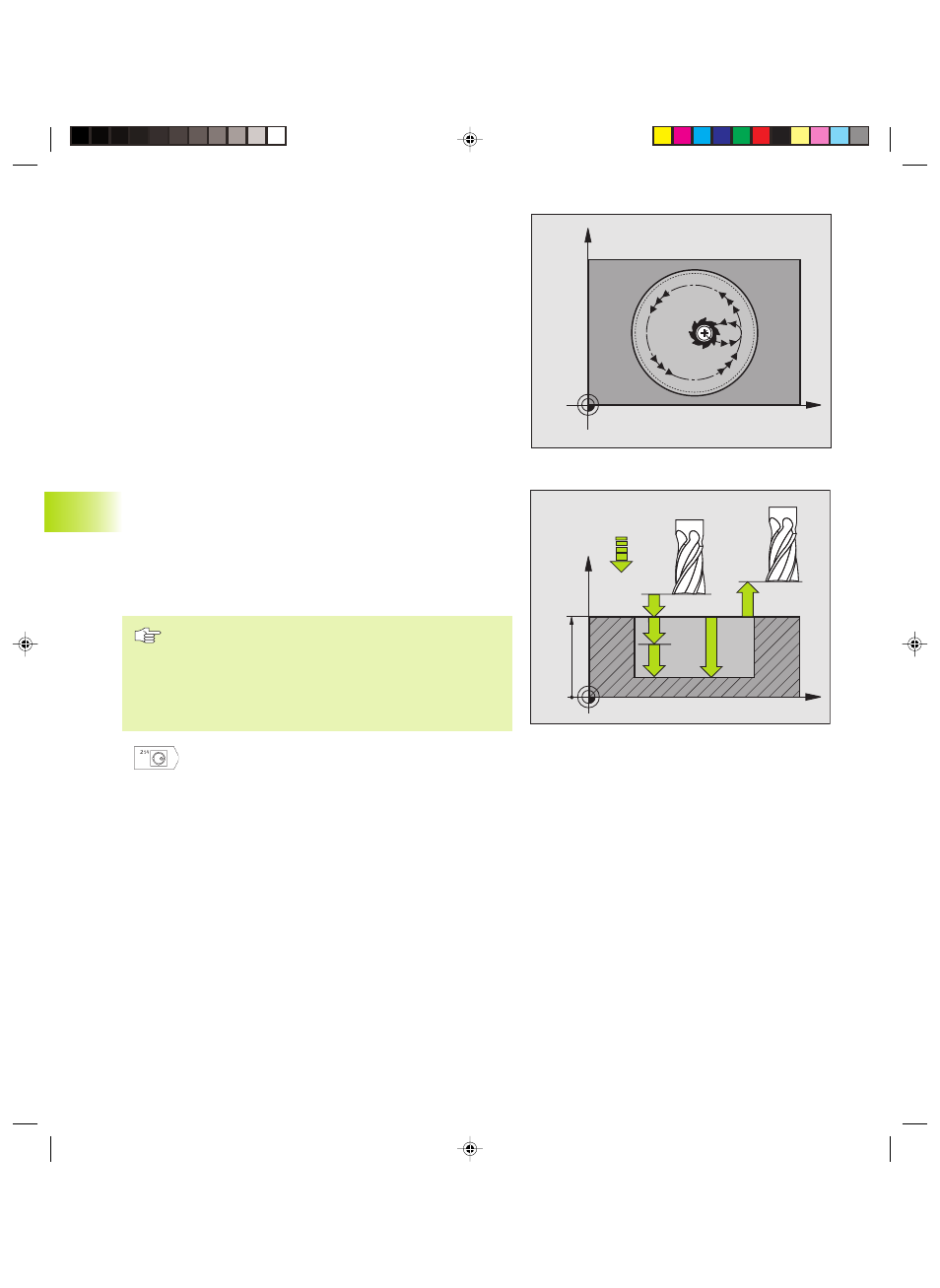

RIFINITURA DI TASCHE CIRCOLARI (CICLO 214)
1 Il TNC porta l'utensile automaticamente nell'asse del mandrino
alla DISTANZA DI SICUREZZA, oppure, se programmato, alla
2° DISTANZA DI SICUREZZA e successivamente al centro della
tasca
2 Dal centro della tasca l’utensile si porta nel piano di lavoro al
punto di partenza della lavorazione. Per calcolare il punto di
partenza il TNC tiene conto del diametro del pezzo grezzo e del
raggio dell'utensile. Se per il diametro del pezzo grezzo viene
inserito 0, il TNC effettua la penetrazione al centro della tasca
3 Se l’utensile si trova alla 2ª DISTANZA DI SICUREZZA il TNC porta
l’utensile in rapido (FMAX) alla DISTANZA DI SICUREZZA e da lì
con l’ AVANZAMENTO IN PROFONDITA’ alla prima PROFONDITA’
DI ACCOSTAMENTO
4 Successivamente l’utensile entra tangenzialmente sul profilo del
pezzo finito ed esegue una contornatura con fresatura concorde
5 In seguito l’utensile si stacca tangenzialmente dal profilo,
ritornando al punto di partenza nel piano di lavoro
6 Questa procedura (da 4 a 5) si ripete fino al raggiungimento della
PROFONDITA’ programmata
7 Alla fine del ciclo il TNC porta l’utensile in rapido alla DISTANZA DI
SICUREZZA o, se programmata, alla 2ª DISTANZA DI SICUREZZA
e successivamente al centro della tasca (posizione finale =
posizione iniziale)
Da osservare:
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Se si desidera rifinire la tasca dal pieno utilizzare frese
con tagliente frontale a taglio centrale (DIN 844) e
programmare piccoli AVANZAMENTI IN PROFONDITA’
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra
superficie pezzo e fondo della tasca
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità
dell’utensile in mm/min nello spostamento alla
PROFONDITA‘ . Per la penetrazione nel materiale
inserire un valore basso; penetrando nel vuoto inserire
un valore più alto
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota di accostamento dell’utensile
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in
mm/min
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Y
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
