14.2 Piedinatura del connettore e cavo
di collegamento per l'interfaccia
dati
Interfaccia V.24/RS-232-C
Apparecchi HEIDENHAIN
Le piedinature dei connettori sull’unità logica TNC (X21) e
sull’adattatore sono differenti.
Apparecchi periferici
La piedinatura del connettore dell'apparecchio periferico può
differire notevolmente dalla piedinatura del connettore
sull'apparecchio HEIDENHAIN.
Essa dipende dall'apparecchio e dal tipo di trasmissione. Per la

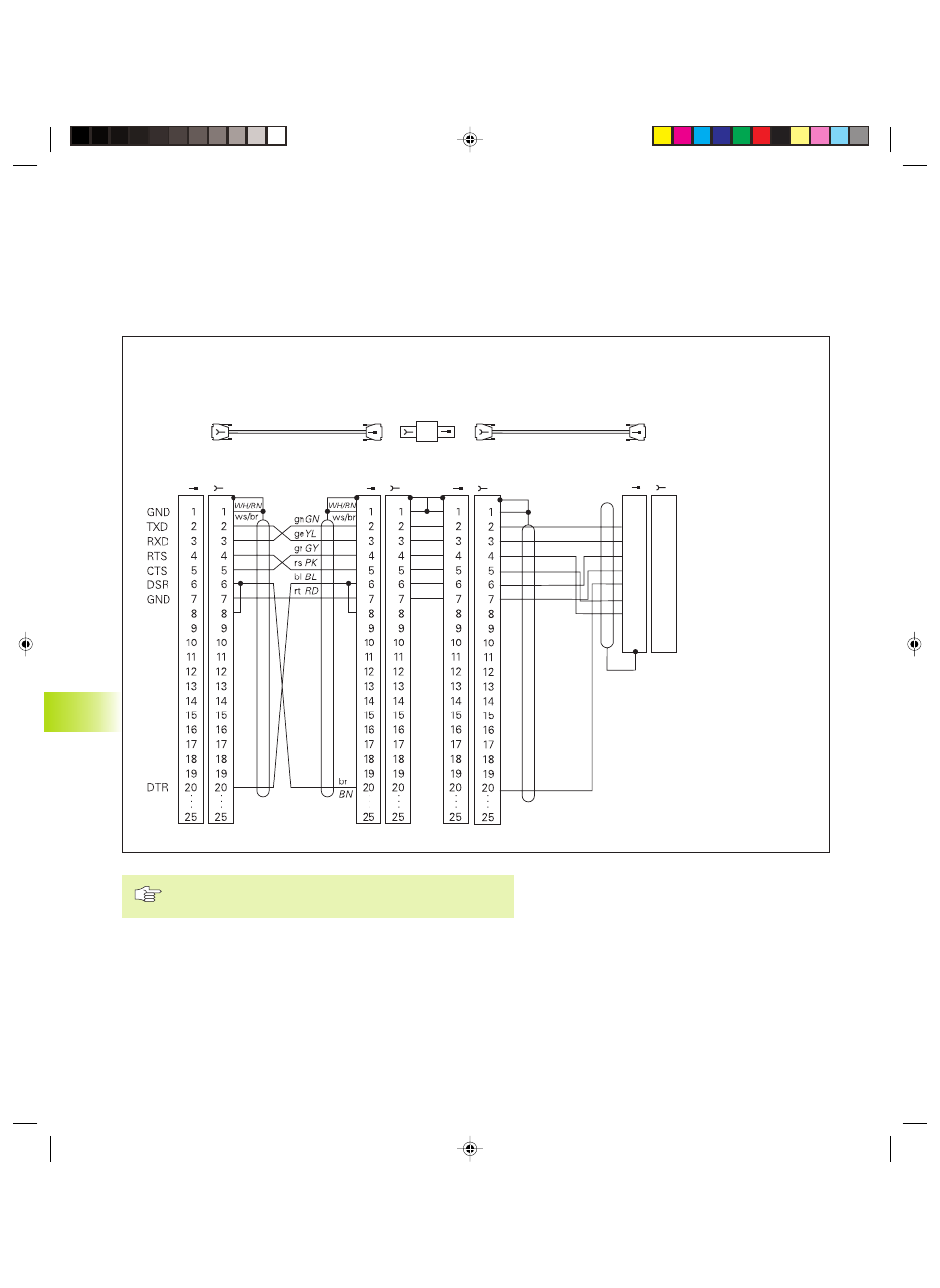

piedinatura del connettore e dell'adattatore vedere lo schema
sovrastante.
Apparecchi HEIDENHAIN
Apparecchio
periferico
p.es. FE
Cavo standard
HEIDENHAIN
3 m
Adattatore V.24 Cavo di collegamento
HEIDENHAIN
max. 17 m
X21
TNC
Id.-Nr. 274 545 01 Id.-Nr. 286 998 .. Id.-Nr. 239 758 01
TXD
RXD
DSR
GND
DTR
CTS
RTS Transmit Data
Receive Data
Data Set Ready
Signal Ground
Data Terminal Ready
Clear To Send
Request To Send
1
2
3
4
5
6
7
8
9 1
2
3
4
5
6
7
8
9
ge
gn
rs
gr
br
rt
bl
YL
GN
PK
GY
BN
RD
BL
ws/br
WH/BN
