60 6 Programmazione: Programmazione profili
6.3 Avvicinamento e distacco a/da un
profilo

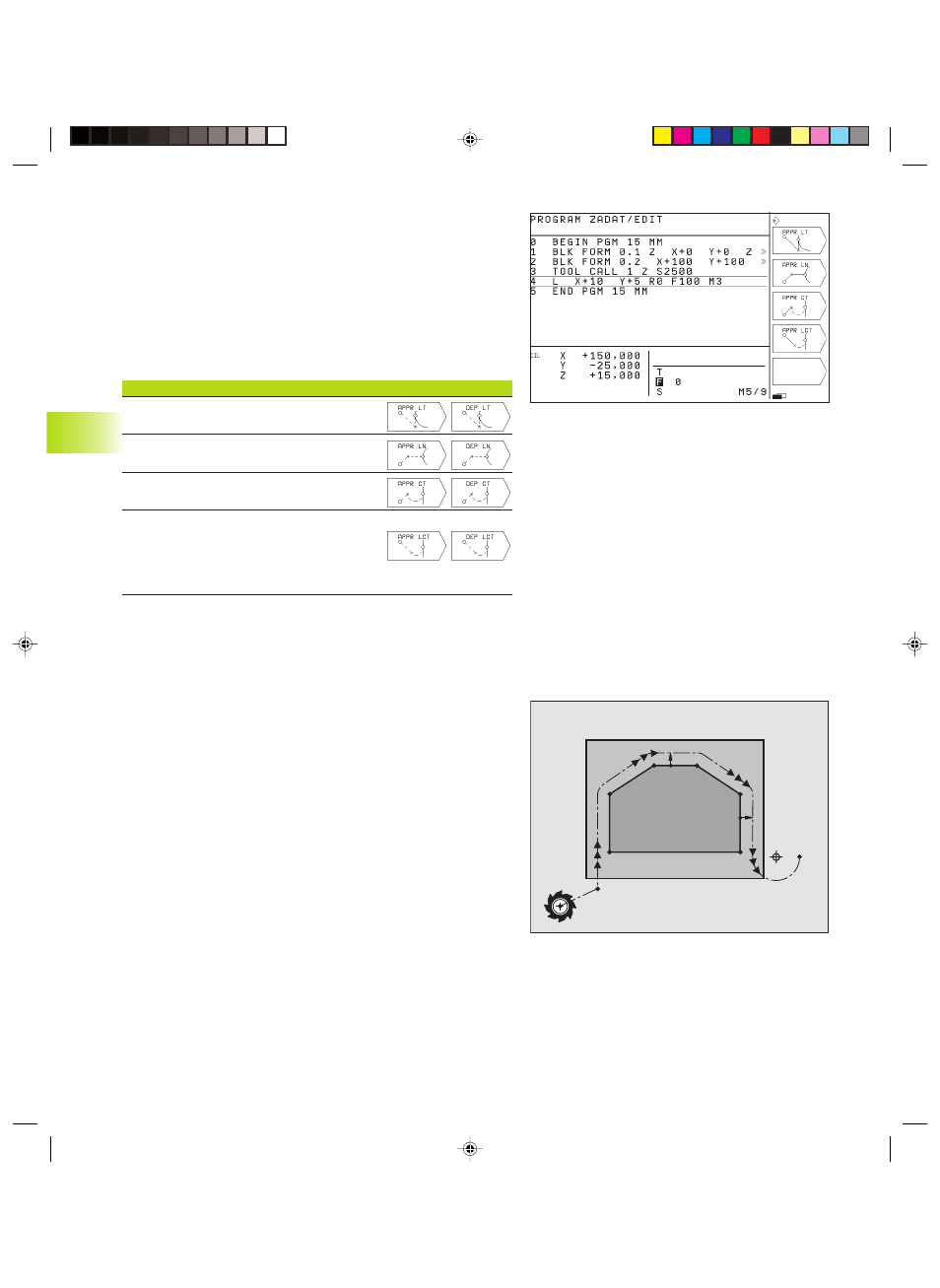

Panoramica: forme di traiettoria per l’avvicinamento
e il distacco al/dal profilo
Le funzioni APPR (ingl. approach = avvicinamento) e DEP (ingl.
departure = distacco) vengono attivate con il softkey APPR/DEP. In
seguito si possono selezionare mediante softkey le seguenti forme
di traiettoria:
Funzione Softkeys: Avv. Distacco
Retta con raccordo tangenziale
Retta perpendicolare al punto di profilo
Traiettoria circolare con raccordo tangenziale
Avvicinamento su traiettoria circolare con
raccordo tangenziale al profilo,
avvicinamento al e distacco da un
punto ausiliario esterno al profilo.
Avvicinamento e distacco da una traiettoria elicoidale
Nell’avvicinamento e nel distacco da una traiettoria elicoidale
l’utensile si sposta sul prolungamento della traiettoria elicoidale,
raccordandosi tangenzialmente al profilo su una traiettoria circolare.
Per la programmazione utilizzare le funzioni APPR CT e DEP CT.
Posizioni importanti per l’avvicinamento e il
distacco
■ Punto di partenza P
S
Questa posizione viene programmata direttamente prima del
blocco APPR. P
S
si trova all‘esterno del profilo e viene avvicinato
senza correzione del raggio (R0).
■ Punto ausiliario P
H
Alcune traiettorie passano nell‘avvicinamento e nel distacco da un
punto ausiliario P
H
, che il TNC calcola dai dati inseriti nei blocchi
APPR e DEP.
■ Primo punto del profilo P
A
e ultimo punto del profilo P
E
Il primo punto del profilo P
A
viene programmato nel blocco APPR,
l’ultimo punto del profilo P
E
con una funzione di traiettoria a
scelta.
■ Se il blocco APPR contiene anche la coordinata Z, il TNC porta
l’utensile prima nel piano di lavoro su P
H
e da lì nell‘asse utensile
alla profondità programmata.
P
H
RL
P
S R0
P
A
RL P
E RL
RL
RL
P
N
R0
6.3 A
vvicinament
o e distacco a/da un pr
ofilo
