1.2 Unità video e tastiera
Unità video

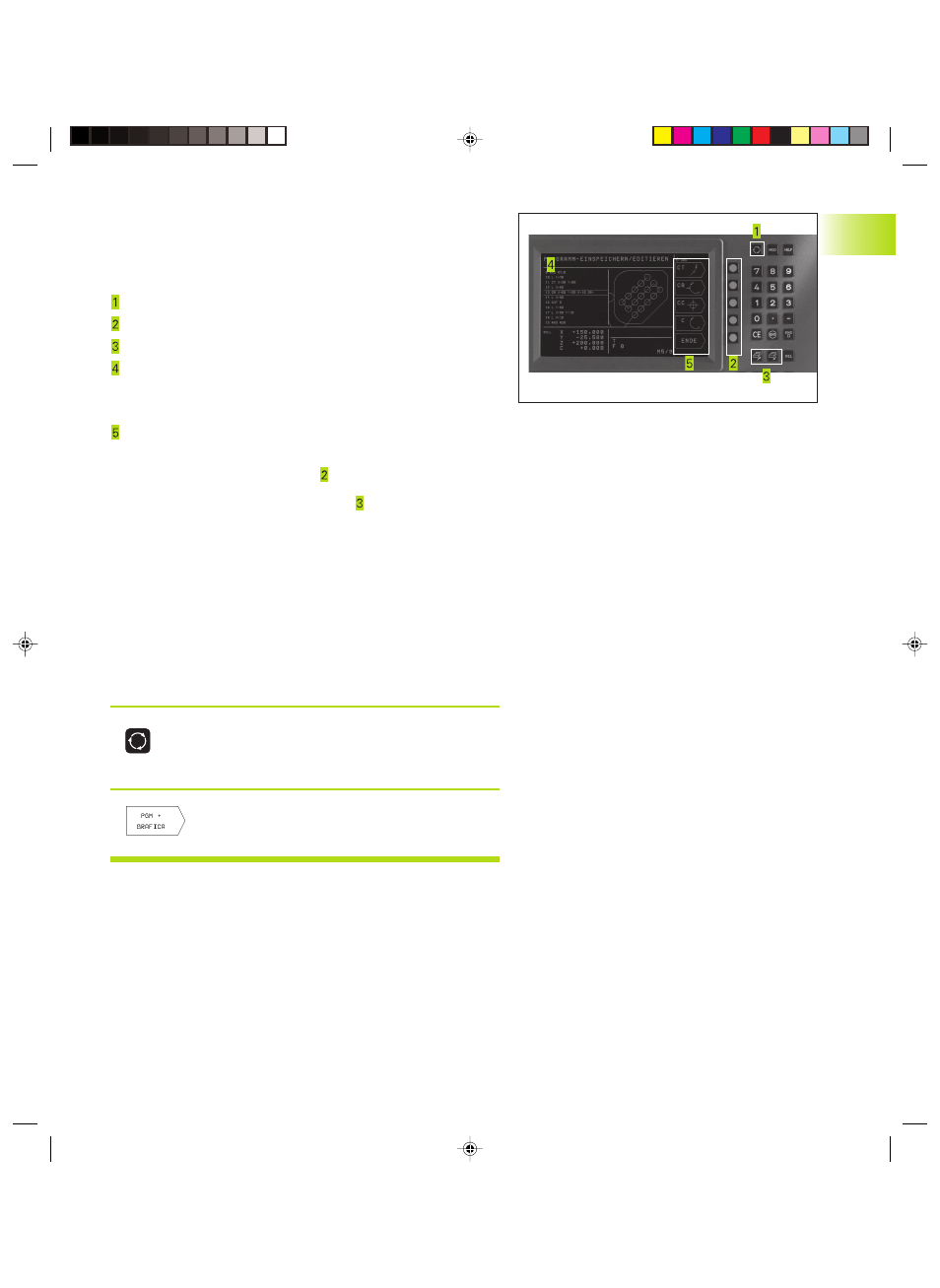

La figura a destra illustra gli elementi di comando sullo schermo:
Definizione della ripartizione dello schermo
Softkey di selezione
Commutazione dei livelli softkey
Riga d'intestazione All'accensione del TNC lo schermo visualizza
nella riga di testa il modo operativo selezionato. Nello stesso
campo vengono visualizzati anche le domande di dialogo e i
messaggi (eccezione: quando il TNC visualizza solo disegni).
Softkey
Sullo schermo in basso a destra il TNC visualizza ulteriori funzioni
in una riga softkey. Queste funzioni vengono selezionate
mediante i relativi tasti sottostanti. Dei rettangoli direttamente
sotto la riga softkey visualizzano il numero dei livelli softkey
selezionabili con i tasti di commutazione La riga softkey attiva
viene evidenziata con un rettangolo pieno.
Ripartizione dello schermo
La ripartizione dello schermo viene scelta dall'Utente: il TNC può
visualizzare p.es. nel modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA, il programma nella finestra sinistra, mentre la
finestra destra può visualizzare contemporaneamente una grafica di
programmazione. In alternativa è possibile, durante la definizione
del ciclo, visualizzare nella finestra destra anche un'immagine
ausiliaria o il solo programma in una finestra grande. Quali finestre il
TNC può visualizzare dipende dal modo operativo selezionato.
Modifica della ripartizione dello schermo:
Premere il tasto di commutazione schermo:
nella riga softkey vengono visualizzate le
possibili ripartizioni dello schermo
<
Selezionare mediante softkey la ripartizione
dello schermo
