115 HEIDENHAIN TNC 310

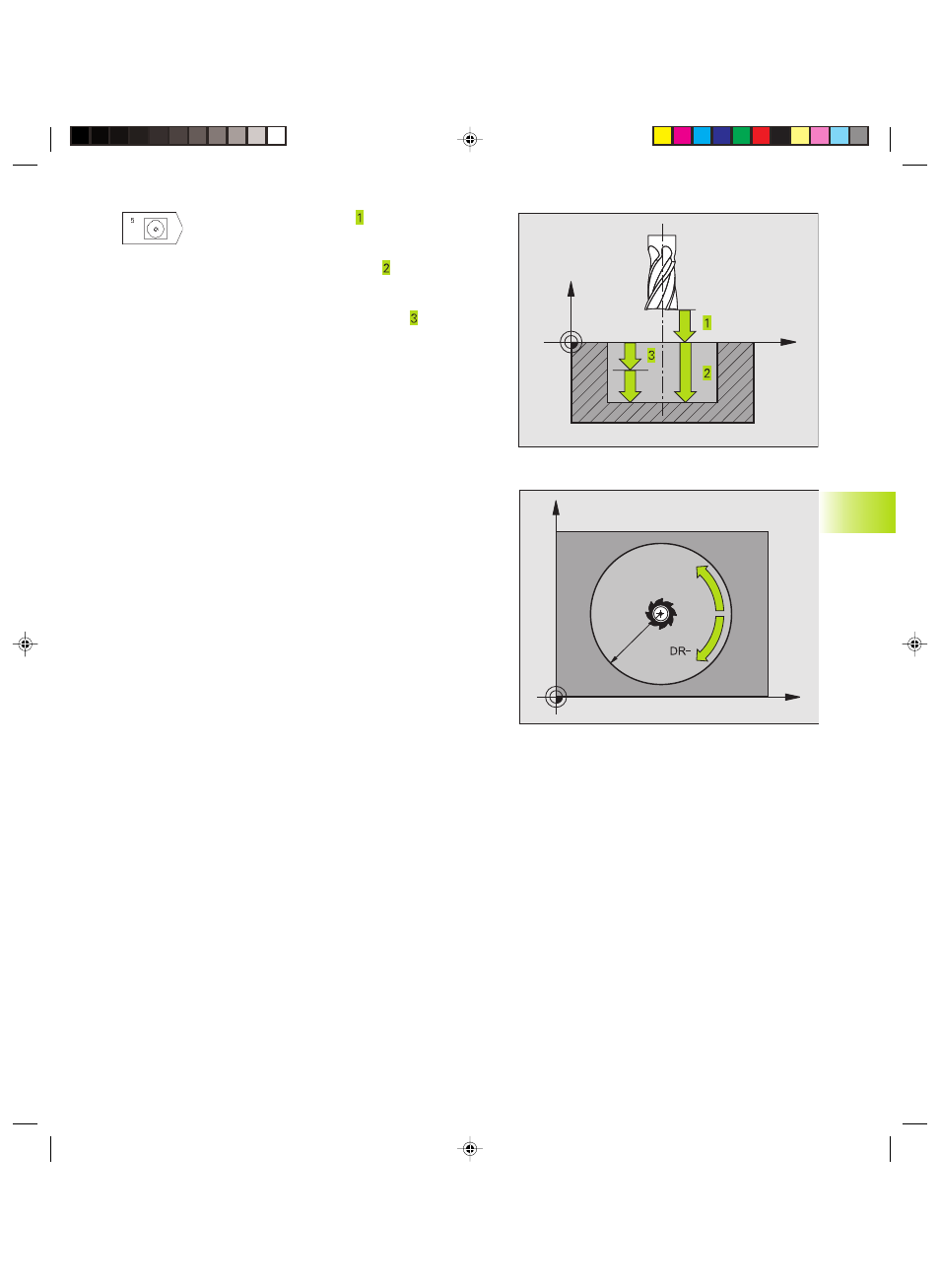

ú DISTANZA DI SICUREZZA (incrementale):
distanza tra la punta dell‘utensile (pos. di partenza)
e la superficie del pezzo
ú PROFONDITA' DI FRESATURA (incrementale):
distanza tra la superficie del pezzo e il fondo della
scanalatura
ú PROFONDITA' DI ACCOSTAMENTO
(incrementale): quota dei singoli accostamenti
dell’utensile. Il TNC si porta in un unico passo alla
PROFONDITA' quando:
■ PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
■ la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
ú AVANZAMENTO IN PROFONDITA’: velocità di
spostamento dell’utensile durante la penetrazione
ú RAGGIO DEL CERCHIO: raggio della tasca circolare
ú AVANZAMENTO F: velocità di spostamento
dell’utensile nel piano di lavoro
ú ROTAZIONE IN SENSO ORARIO
DR + : fresatura concorde con M3
DR – : fresatura discorde con M3
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Y
DR+
R
X
Z
