135 HEIDENHAIN TNC 310
Da osservare:
Il TNC posiziona l’utensile sul punto di partenza partendo
dalla posizione attuale con un movimento lineare 3D
L’utensile deve essere preposizionato in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi di
serraggio.
Il TNC sposta l’utensile tra le posizioni programmate con
CORREZIONE DEL RAGGIO R0
Utilizzare eventualmente una fresa con tagliente frontale
a taglio centrale (DIN 844).
ú PUNTO DI PARTENZA 1º ASSE Q225 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse principale del piano di lavoro
ú PUNTO DI PARTENZA 2º ASSE Q226 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse secondario del piano di lavoro
ú PUNTO DI PARTENZA 3° ASSE Q227 (assoluto):
coordinata
del punto di partenza della superficie da spianare
nell'asse mandrino
ú 2° PUNTO 1° ASSE Q228 (assoluto): coordinata del
punto
finale della superficie da spianare nell'asse principale
del piano di lavoro
ú 2. PUNTO 2º ASSE Q229 (assoluto): coordinata del
punto finale della superficie da spianare nell‘asse
secondario del piano di lavoro
ú 2° PUNTO 3° ASSE Q230 (assoluto): coordinata del
punto finale della superficie da spianare nell'asse
mandrino
ú 3º PUNT0 1º ASSE Q231 (assoluto): coordinata del
punto nell'asse principale del piano di lavoro
ú 3º PUNT0 2º ASSE Q232 (assoluto): coordinata del
punto nell'asse secondario del piano di lavoro
ú 3º PUNTO 3º ASSE Q233 (assoluto): coordinata del
punto
nell'asse del mandrino
ú 4º PUNT0 1º ASSE Q234 (assoluto): coordinata del
punto nell'asse principale del piano di lavoro
ú 4º PUNT0 2º ASSE Q235 (assoluto): coordinata del
punto nell'asse secondario del piano di lavoro
ú 4º PUNTO 3º ASSE Q236 (assoluto): coordinata del
punto
nell'asse del mandrino
ú NUMERO DEI TAGLI Q240: numero linee di cui il
TNC deve spostare l'utensile tra i punti - e tra i
punti -

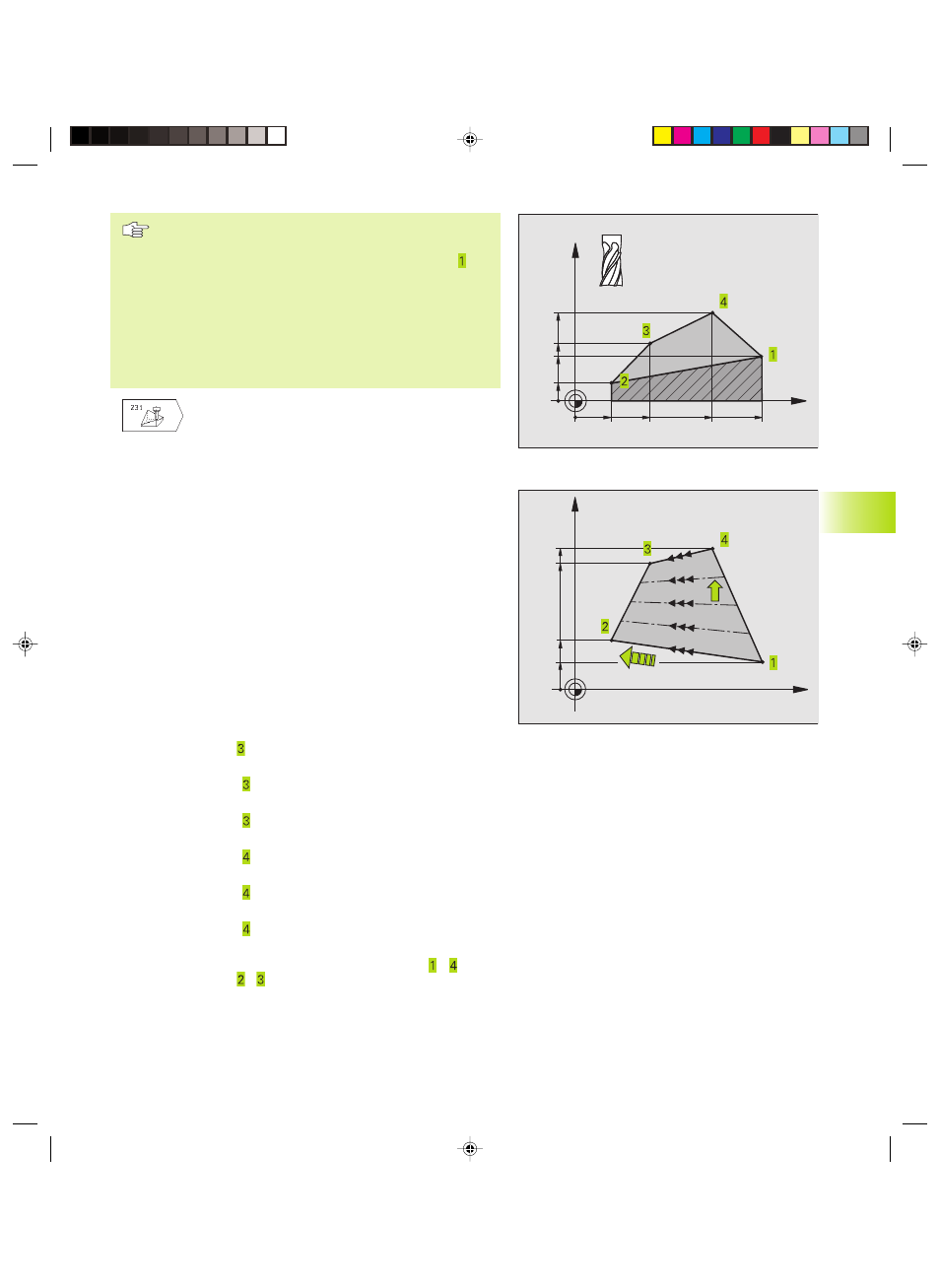

8.5 Cicli di spianatura
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
ú AVANZAMENTO FRESATURA Q207:
velocità di spostamento
dell'utensile nella fresatura della
prima linea in mm/min; il TNC
calcolerà l'avanzamento per tutte le
altre linee in funzione
dell'accostamento laterale
dell'utensile (spostamento inferiore
al raggio utensile = avanzamento
maggiore, accostamento laterale
grande = avanzamento minore)
