69 HEIDENHAIN TNC 310
6.4 T
raiet
to
rie – Coor
dinat
e car
tesiane

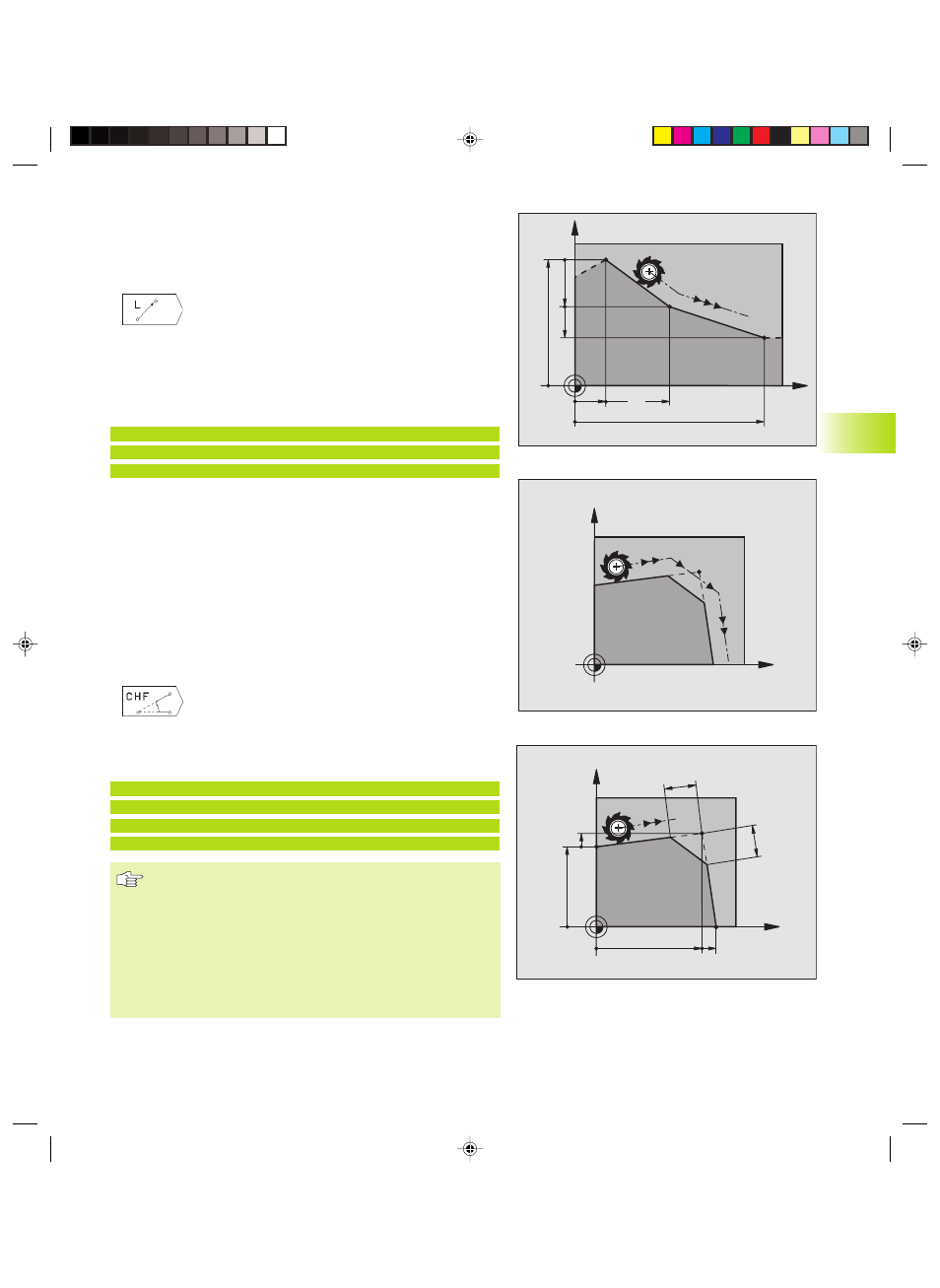

Retta L
Il TNC sposta l’utensile su una retta dalla sua posizione attuale al
punto finale della retta. Il punto di partenza corrisponde al punto
finale del blocco precedente.
ú Inserire le COORDINATE del punto finale della retta
Ove necessario:
ú CORREZIONE RAGGIO RL/RR/R0
ú Avanzamento F
ú Funzione ausiliaria M
Esempi di blocchi NC
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Inserimento di uno smusso CHF tra due rette
Gli spigoli di un profilo che risultano dall’intersezione di due rette,
possono essere smussati.
■ Nei blocchi lineari prima e dopo il blocco CHF si devono
programmare entrambe le coordinate del piano nel quale verrà
eseguito lo smusso
■ La correzione del raggio prima e dopo il blocco CHF deve essere
uguale
■ Lo smusso deve poter essere eseguito con l’utensile attuale
ú SMUSSO: inserire la lunghezza dello smusso
Ove necessario:
ú Avanzamento F (attivo solo nel blocco CHF)
Esempi di blocchi NC
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12
10 L IX+5 Y+0
La lavorazione del profilo non può iniziare con un blocco CHF!
Gli smussi possono essere eseguiti solo nel piano di lavoro.
Se nel blocco dello smusso non è stato programmato alcun
avanzamento, il TNC avanza con l'ultimo valore programmato.
L’avanzamento programmato in un blocco CHF è attivo solo in
questo blocco. Dopo il blocco CHF ridiventa attivo
l’avanzamento programmato nel blocco precedente.
Lo spigolo tagliato dallo smusso non viene toccato.
X
Y
60
15
40
10
10
20
X
Y
6.4 T
raiet
to
rie – Coor
dinat
e car
tesiane
X
Y
40
12 30
5
12
5
