37 HEIDENHAIN TNC 310

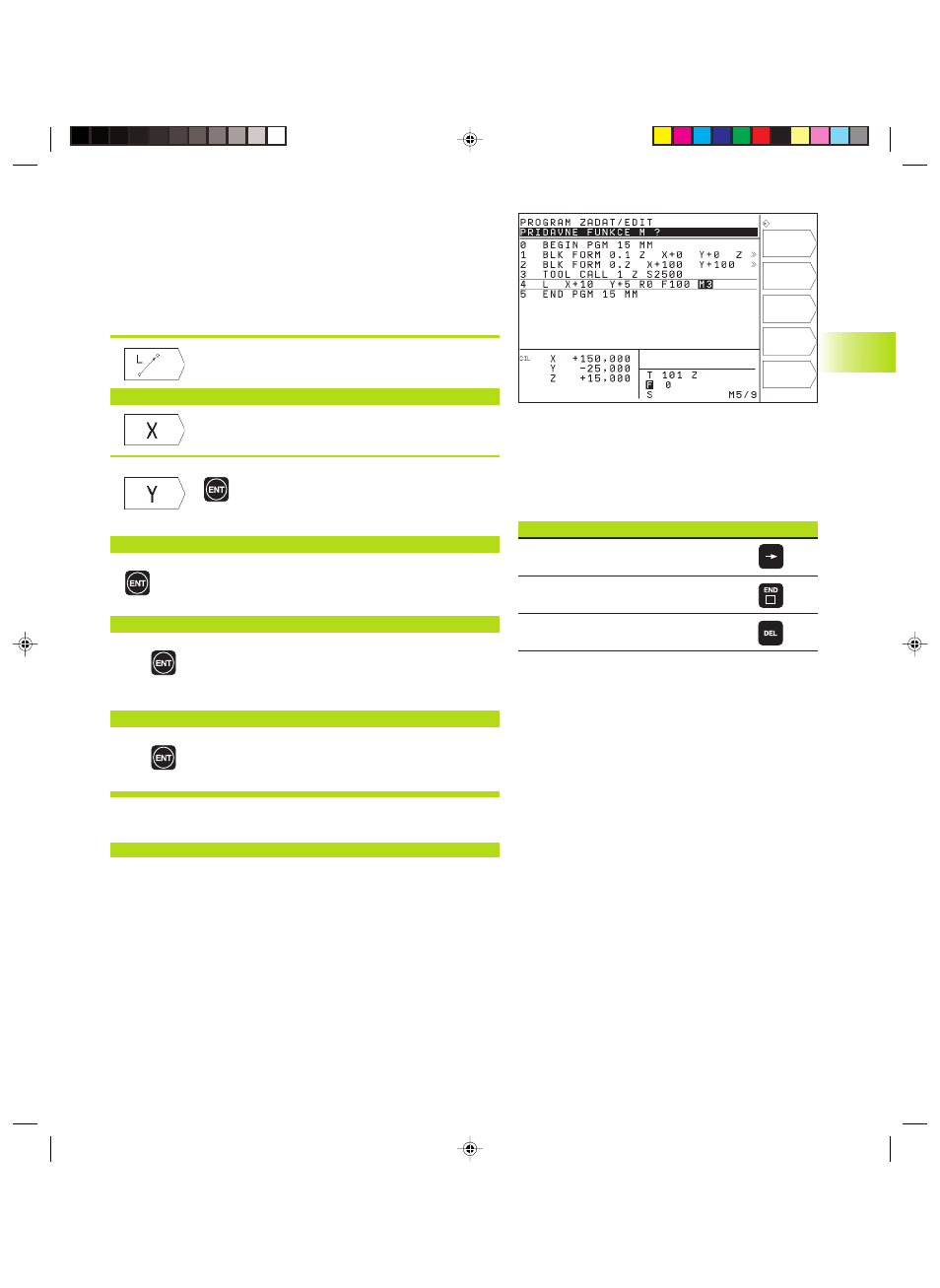

Programmazione mediante dialogo in chiaro degli
spostamenti degli utensili
Per programmare un blocco, aprire il dialogo mediante una softkey.
Nella riga di intestazione dello schermo il TNC chiederà tutti i dati
necessari.
Esempio per un dialogo
Apertura del dialogo
COORDINATE ?
<
10 Inserire la coordinata di destinazione asse X
<
5 Inserire la coordinata di destinazione asse Y
e confermando con il tasto ENT passare alla
domanda successiva.
CORR. RAGGIO: RL/RR/SENZA CORR.: ?
<
Inserire ”senza correzione del raggio” e con il
tasto ENT, passare alla domanda successiva.
AVANZAMENTO ? F=
<
100 Avanzamento per questa traiettoria
100 mm/min, confermare con il tasto ENT
passando alla domanda successiva
FUNZIONE AUSILIARIA M ?
<
3 Funzione ausiliaria M3 ”Mandrino ON”;
azionando il tasto ENT il TNC conclude il dialogo
La finestra di programma visualizzerà la seguente riga:
3 L X+10 Y+5 R0 F100 M3
Funzioni durante il dialogo Tasto
Salto della domanda di dialogo
Conclusione anticipata del dialogo
Interruzione e cancellazione del dialogo
4.3
Aper
tu
ra
e inser
iment
o pr
ogr
ammi
