10 Programmazione: Parametri Q 180

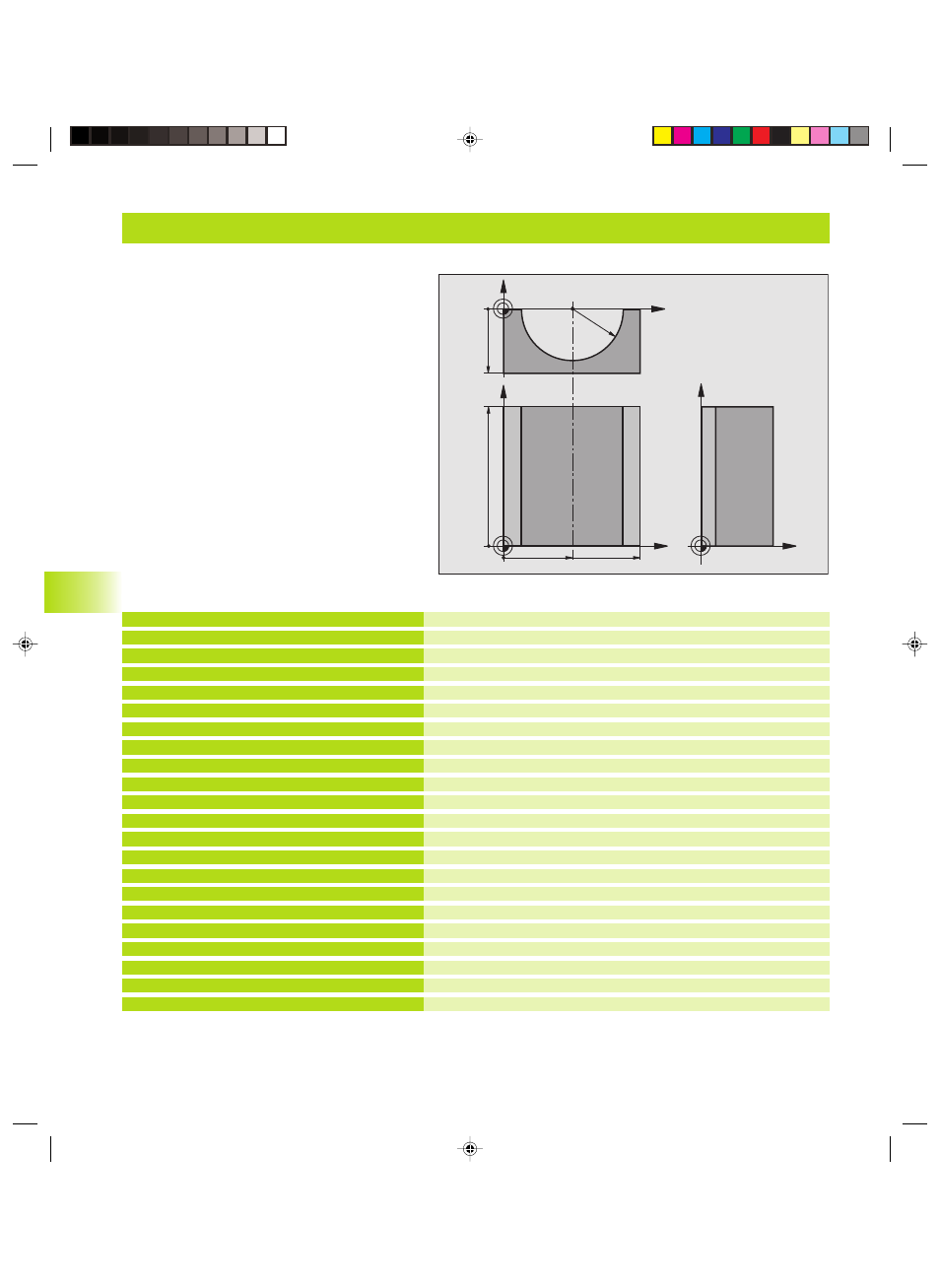

Esempio: Cilindro concavo con fresa radiale Esempio: Cilindro concavo con fresa radiale
Centro asse X
Centro asse Y
Centro asse Z
Angolo di partenza solido (piano Z/X)
Angolo finale solido (piano Z/X)
Raggio del cilindro
Lunghezza del cilindro
Rotazione nel piano X/Y
Sovradimensione raggio del cilindro
AVANZAMENTO ACCOSTAMENTO IN PROFONDITA'
AVANZAMENTO FRESATURA
Numero di tagli
Definizione pezzo grezzo
Definizione utensile
Chiamata utensile
Disimpegno utensile
Chiamata della lavorazione
Azzeramento della sovradimensione
Chiamata della lavorazione
Disimpegno dell’utensile, fine del programma
0 BEGIN PGM CILIN MM
1 FN 0: Q1 = +50
2 FN 0: Q2 = +0
3 FN 0: Q3 = +0
4 FN 0: Q4 = +90
5 FN 0: Q5 = +270
6 FN 0: Q6 = +40
7 FN 0: Q7 = +100
8 FN 0: Q8 = +0
9 FN 0: Q10 = +5
10 FN 0: Q11 = +250
11 FN 0: Q12 = +400
12 FN 0: Q13 = +90
13 BLK FORM 0.1 Z X+0 Y+0 Z-50
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+3
16 TOOL CALL 1 Z S4000
17 L Z+250 R0 FMAX
18 CALL LBL 10
19 FN 0: Q10 = +0
20 CALL LBL 10
21 L Z+100 R0 FMAX M2
Esecuzione del programma
■ Il programma funziona solamente con frese a
raggio; la lunghezza utensile si riferisce al centro
della sfera
■ Il profilo del cilindro viene programmato con tante
piccole rette (definibili mediante Q13). Quanti più
tagli vengono programmati, tanto più liscio
risulterà il profilo
■ Il cilindro verrà fresato con tagli longitudinali (qui:
paralleli all‘asse Y)
■ La direzione di fresatura viene definita mediante
l‘angolo di partenza e l‘angolo finale solido:
Direzione di lavorazione in senso orario:
Angolo di partenza > Angolo finale
Direzione di lavorazione in senso antiorario: Angolo
di partenza < Angolo finale
■ Il raggio dell’utensile viene corretto
automaticamente
1
0.1
0 Esempi di pr
ogr
ammazione
X
Y
50 100
100
Z
Y
X
Z
-50
R40
