62 6 Programmazione: Programmazione profili
Avvicinamento di P
S
senza corr. del raggio
P
A
con corr. raggio. RR, dist. da P
H
a P
A
: LEN=15
Punto finale del primo elemento di profilo
Successivo elemento di profilo
X
Y
10
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
15
35
20
Avvicinamento di P
S
senza corr. del raggio
P
A
con corr. raggio. RR
Punto finale del primo elemento di profilo
Successivo elemento di profilo
X
Y
20
10
20
P
A
RR
P
S
R0
15
P
H
RR
RR
40
35
35

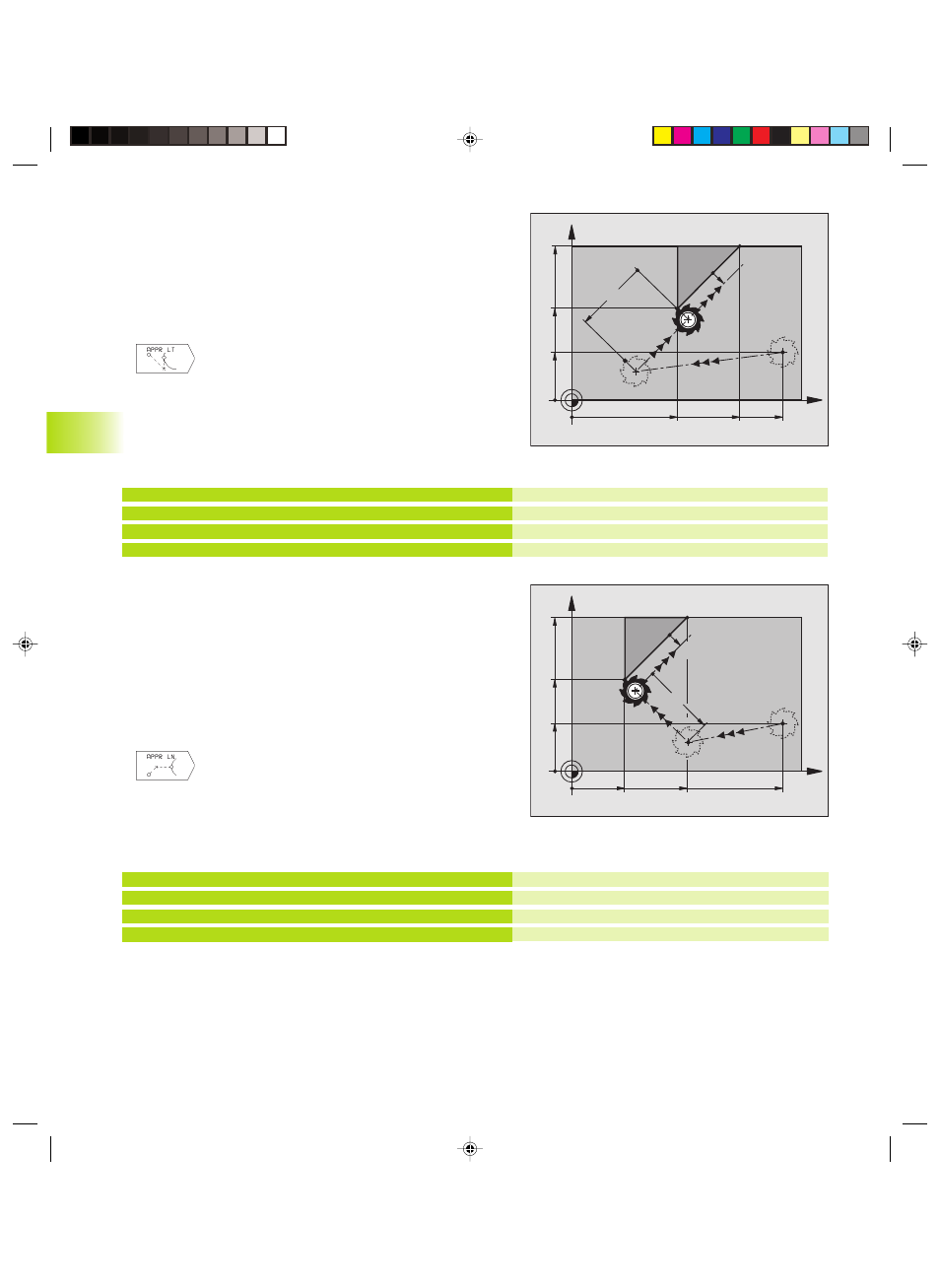

Avvicinamento su una retta con raccordo
tangenziale: APPR LT
Il TNC sposta l’utensile su una retta dal punto di partenza P
S
al punto
ausiliario P
H.
. Da lì l’utensile si porta sul primo punto del profilo P
A
su
una retta a raccordo tangenziale. P
H
si trova alla distanza LEN da P
A
.
ú Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
ú Aprire il dialogo con il tasto APPR/DEP e il softkey
APPR LT :
ú COORDINATE del primo punto del profilo P
A
ú LEN: distanza del punto ausiliario P
H
dal primo
punto del profilo P
A
ú CORREZIONE DEL RAGGIO per la lavorazione
Esempi di blocchi NC
7 L X+40 Y+10 R0 FMAX M3
8 APPR LT X+20 Y+20 Z-10 LEN15 RR F100
9 L X+35 Y+35
10 L ...
Avvicinamento su una retta perpendicolare al primo
punto del profilo: APPR LN
Il TNC sposta l’utensile su una retta dal punto di partenza P
S
al punto
ausiliario P
H.
. Da lì l’utensile si porta sul primo punto del profilo P
A
lungo una retta perpendicolare a tale punto. Il punto ausiliario P
H
si
trova alla distanza LEN + Raggio utensile dal primo punto del profilo P
A
.
ú Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
ú Aprire il dialogo con il tasto APPR/DEP e il softkey APPR LN :
ú COORDINATE del primo punto del profilo P
A
ú LUNGHEZZA: Distanza del punto ausiliario P
H
dal
primo punto del profilo P
A Introdurre LEN sempre con un valore positivo!
ú CORR. RAGGIO RR/RL per la lavorazione
Esempi di blocchi NC
7 L X+40 Y+10 R0 FMAX M3
8 APPR LN X+10 Y+20 Z-10 LEN+15 RR F100
9 L X+20 Y+35
10 L ...
6.3 A
vvicinament
o e distacco a/da un pr
ofilo
