Ultimo elemento del profilo: P
E
con correzione
del raggio
Coordinate P
N
, raggio traiet. = 10 mm
Disimpegno di Z, salto di ritorno, fine del progr.
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0

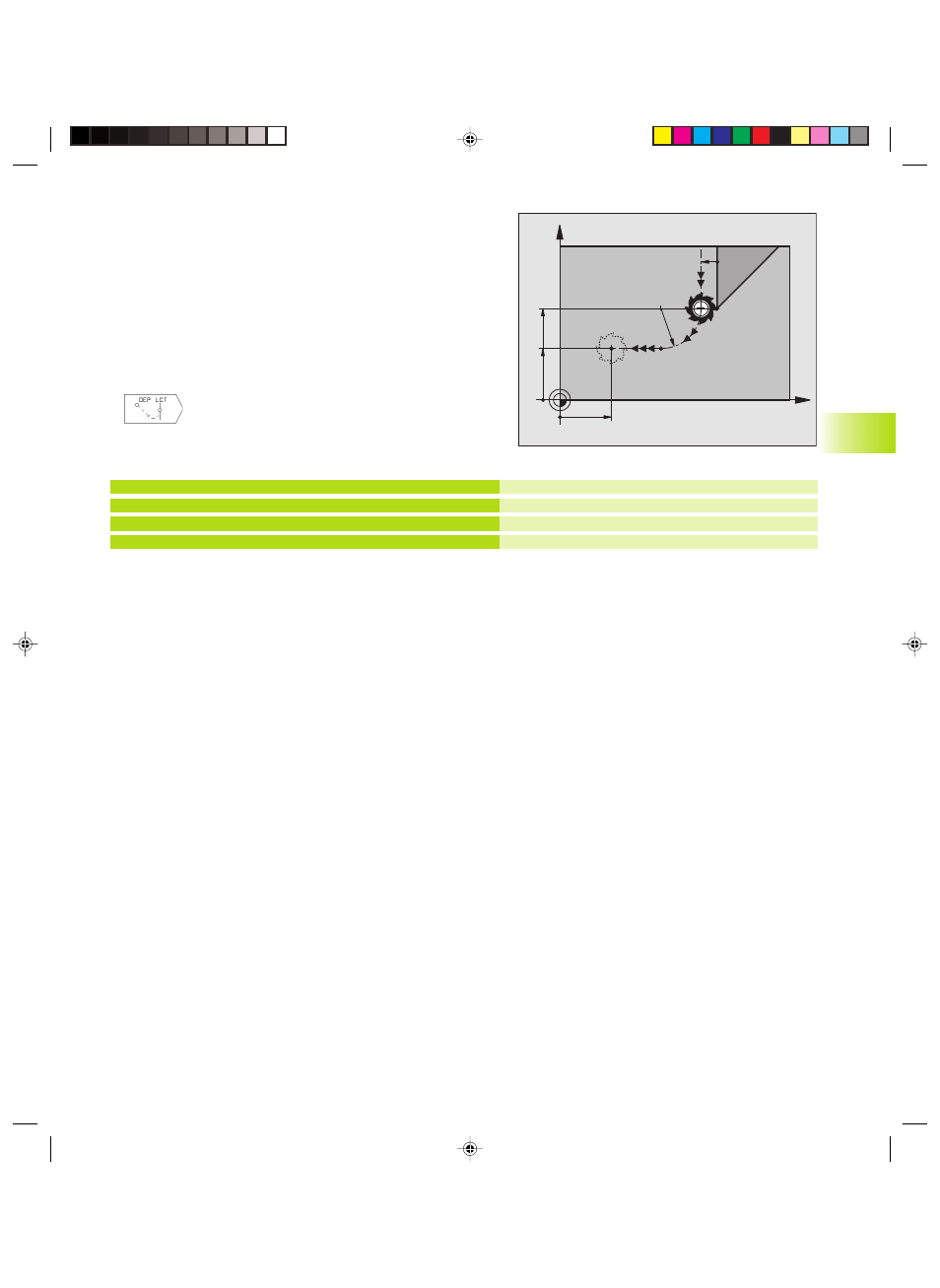

Distacco su una traiettoria circolare con raccordo
tangenziale al profilo e al tratto di retta: DEP LCT
Il TNC sposta l’utensile su una traiettoria circolare dall’ultimo punto
del profilo P
E
al punto ausiliario P
H
. Da lì l’utensile si porta su una
retta al punto finale P
N
. L’ultimo elemento del profilo e la retta da
P
H
a P
N
sono raccordati tangenzialmente alla traiettoria circolare.
Pertanto la traiettoria circolare viene definita in modo univoco da R.
ú
Programmare l‘ultimo elemento del profilo con il punto finale P
E
e correzione del raggio
ú
Aprire il dialogo con il tasto APPR/DEP e il softkey DEP LCT
ú
Inserire le COORDINATE del punto finale P
N
ú
RAGGIO R della traiettoria circolare
inserire R con segno positivo
Esempi di blocchi NC
23 L Y+20 RR F100
24 DEP LCT X+10 Y+12 R8 F100
25 L Z+100 FMAX M2
