80 6 Programmazione: Programmazione profili
6.5 T
raiet
to
rie – Coor
dinat
e polar
i
6.5 T
raiet
to
rie – Coor
dinat
e polar
i
Esempi di blocchi NC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
In caso di coordinate incrementali inserire lo stesso
segno per DR e PA .

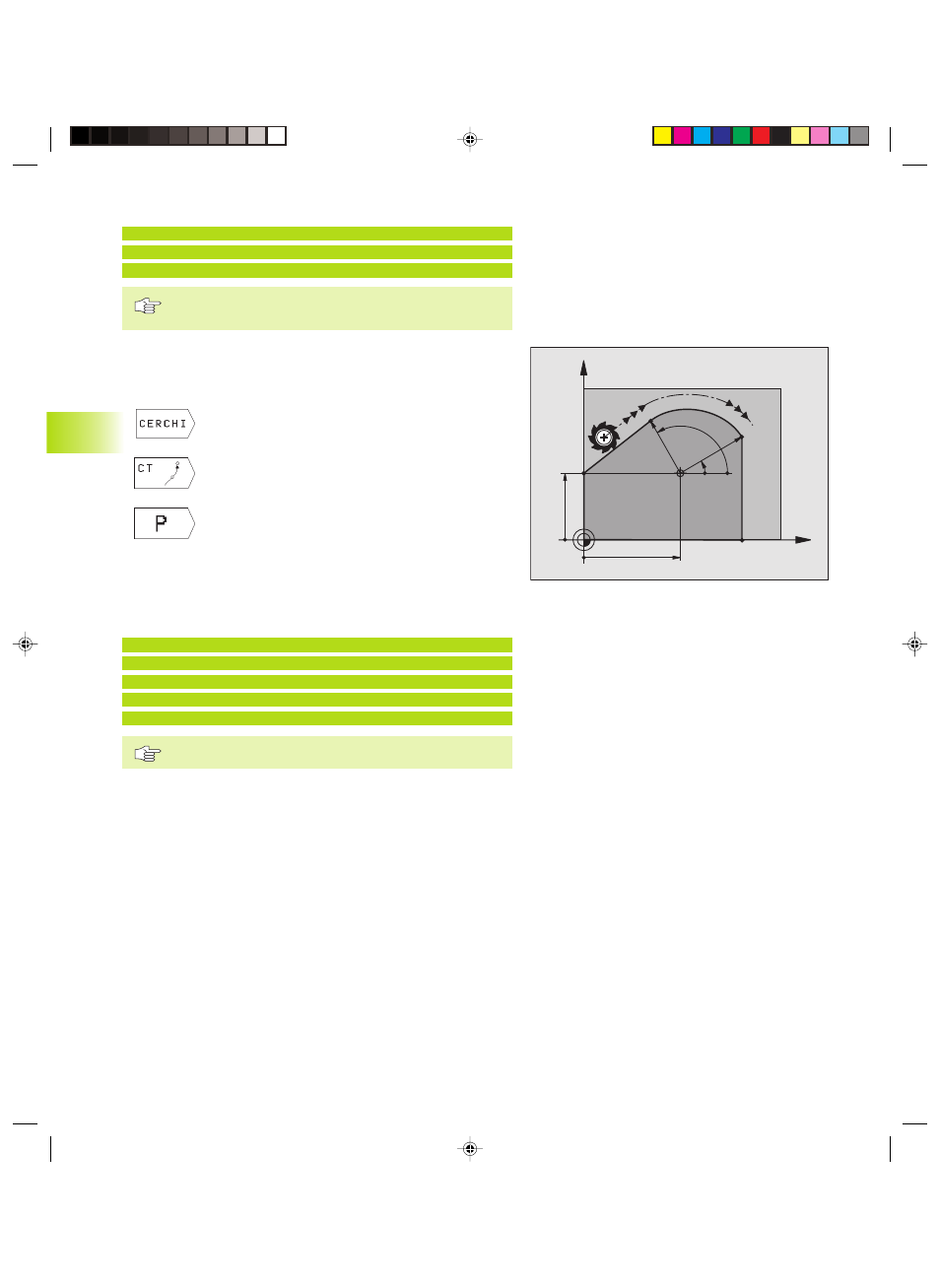

Traiettoria circolare CTP con raccordo tangenziale
L ’utensile si sposta su una traiettoria circolare che si raccorda
tangenzialmente all‘elemento di profilo precedente.
ú Selezione funzioni traiettorie circolari: premere il
softkey „CERCHI“
ú Selezione traiettoria circolare CT: premere il
softkey CT
ú Selezione inserimento in coordinate polari:
premere il softkey P (2. livello softkey)
ú COORDINATE POLARI RAGGIO PR: Distanza del
punto finale della traiettoria circolare dal polo CC
ú COORDINATE POLARI ANGOLO PA: Posizione
angolare del punto finale della traiettoria circolare
Esempi di blocchi NC
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Il polo CC non è il centro della circonferenza!
X
Y
40
35
CC
30°
120°
R30 R25
