8 Programmazione: Cicli 100

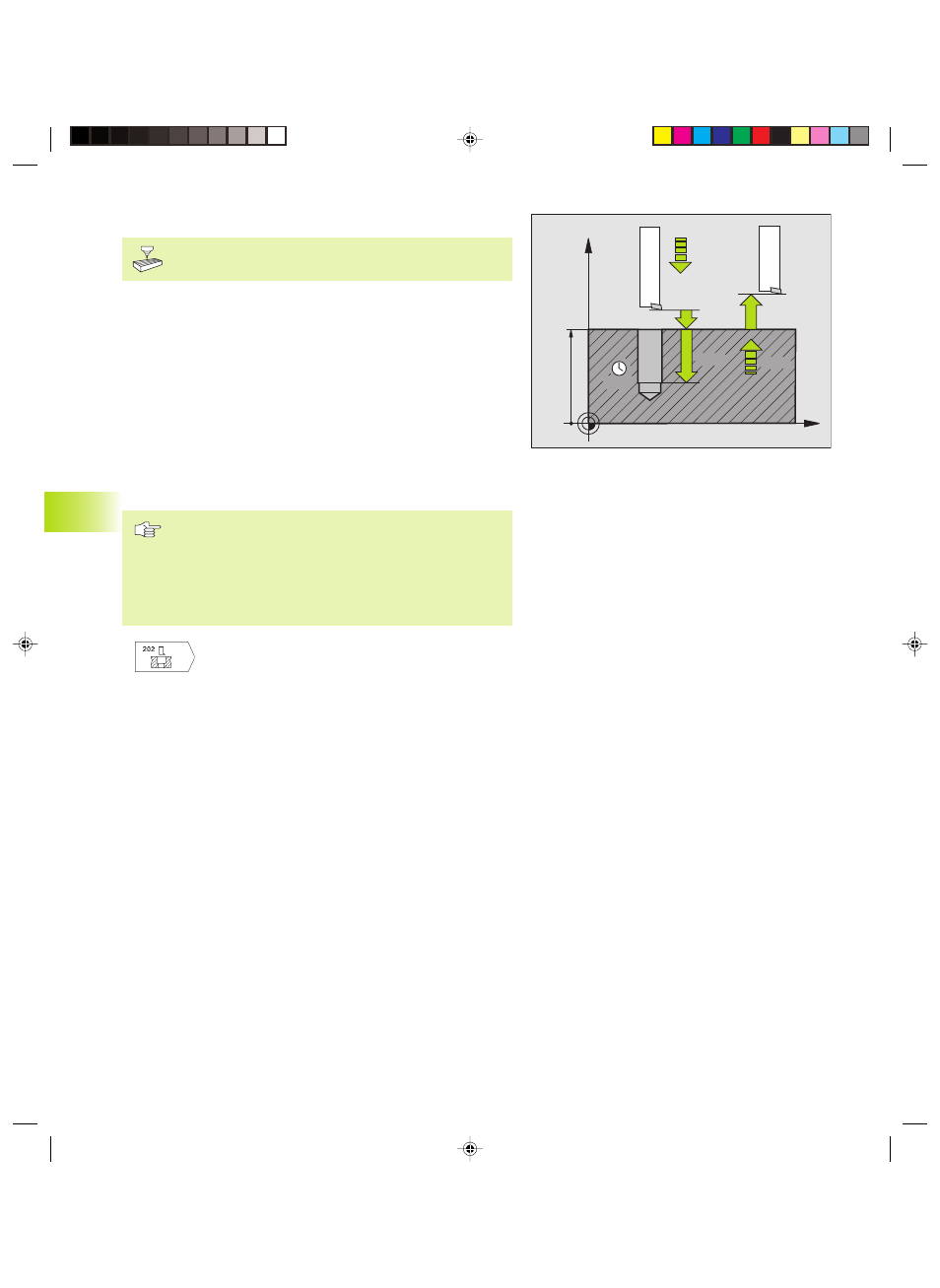

TORNITURA (Ciclo 202)
La macchina e il TNC devono essere predisposti dal
Costruttore per l’utilizzo del ciclo 202.
1 Il TNC posiziona l’utensile nell’asse del mandrino in rapido FMAX
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L’utensile penetra con l’ AVANZAMENTO DI FORATURA sino alla
PROFONDITA’
3 Sul fondo del foro l’utensile sosta, se programmato, con il
mandrino in funzione per eseguire la spoglia
4 Successivamente il TNC orienta il mandrino sulla posizione 0°
5 Se si seleziona il disimpegno, il TNC disimpegna l’utensile nella
direzione programmata di 0,2 mm (valore fisso)
6 Successivamente il TNC porta l’utensile con VELOCITA'’ DI
AVANZAMENTO RITORNO alla DISTANZA DI SICUREZZA e da lì,
se programmato, con FMAX alla 2. DISTANZA DI SICUREZZA
Da osservare:
Programmare l’istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Il segno del parametro di ciclo ”Profondità” determina la
direzione della lavorazione.
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro
ú AVANZAMENTO IN PROFONDITA’ Q206: Velocità di
spostamento dell’utensile durante la tornitura in
mm/min
ú TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l’utensile sosta sul fondo del foro
ú INVERSIONE DI AVANZAMENTO RITORNO Q208:
velocità dell'utensile durante l'estrazione dal foro in
mm/min. Impostando Q5=0 , VALE AVANZAMENTO
IN PROFONDITA'
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.2 Cicli di foratura
