8 Programmazione: Cicli
112
ú

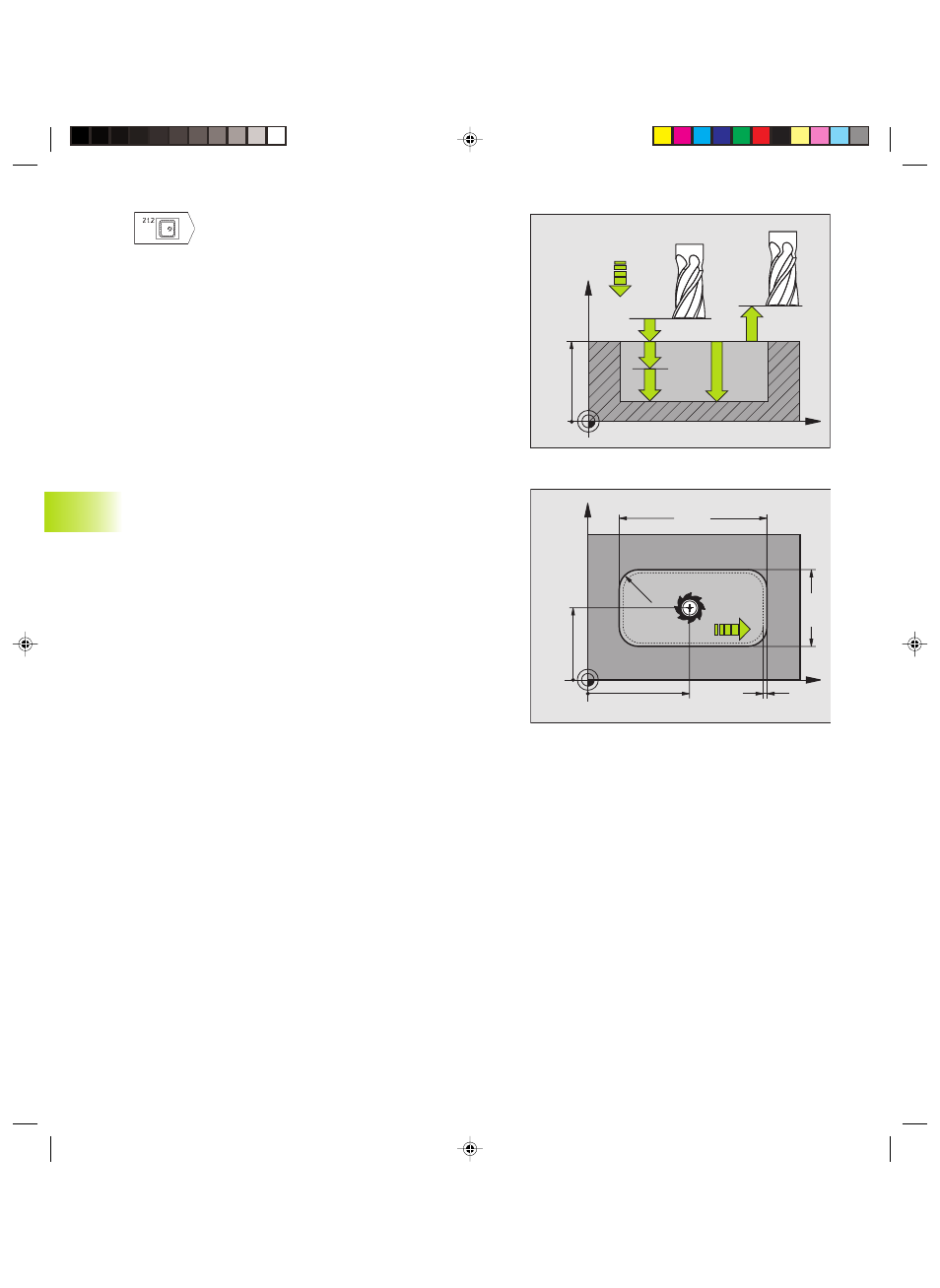

DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú
PROFONDITA’ Q201 (incrementale): distanza tra
superficie pezzo e fondo della tasca
ú
AVANZAMENTO IN PROFONDITA’ Q206: velocità
dell’utensile in mm/min nello spostamento alla
PROFONDITA‘. Per la penetrazione nel materiale
inserire un valore basso; se precedentemente è
stata fatta una sgrossatura, inserire un valore più
alto
ú
PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota dei singoli accostamenti
dell’utensile; inserire un valore maggiore di 0
ú
AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in
mm/min
ú
COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú
2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
ú
CENTRO 1º ASSE Q216 (assoluto): centro della
tasca nell’asse principale nel piano di lavoro
ú
CENTRO 2º ASSE Q217 (assoluto): centro della
tasca nell’asse secondario del piano di lavoro
ú
LUNGHEZZA 1º LATO Q218 (incrementale):
lunghezza della tasca parallela all’asse principale
del piano di lavoro
ú
LUNGHEZZA 2º LATO Q219 (incrementale):
lunghezza della tasca parallela all’asse secondario
del piano di lavoro
ú
RAGGIO DELL‘ANGOLO Q220: raggio dell’angolo
della tasca. Se non è stato inserito, il TNC considera
il RAGGIO DELL'ANGOLO uguale al raggio
dell'utensile
ú
SOVRAMETALLO 1º ASSE Q221 (incrementale):
sovrametallo nell’asse principale del piano di
lavoro, riferito alla lunghezza della tasca. E'
necessario al TNC solo per calcolare il
preposizionamento
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
