217 HEIDENHAIN TNC 310

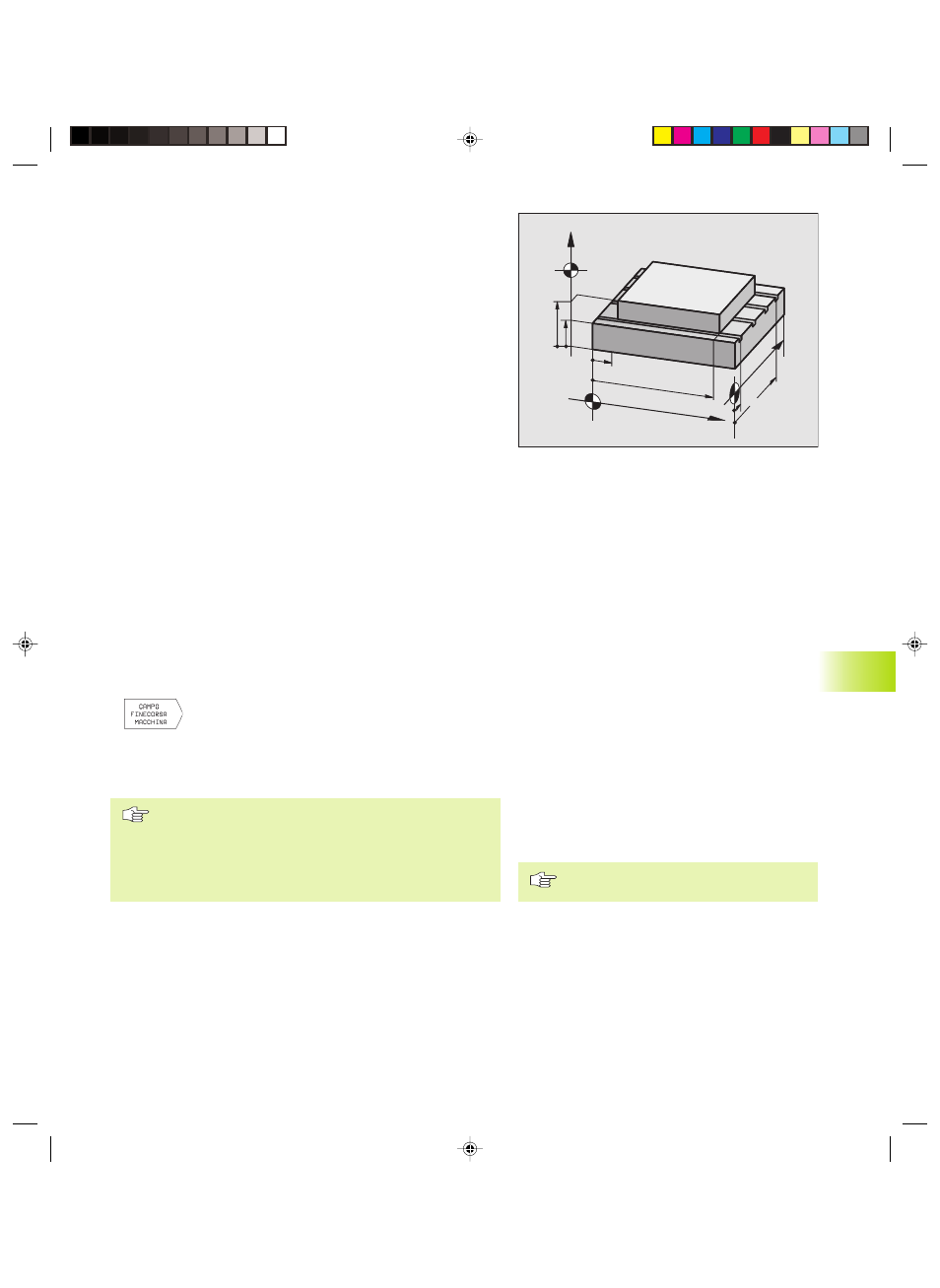

13.8 Impostazione dei limiti del campo
di spostamento
Nell’ambito del campo di spostamento massimo è possibile
limitare il percorso di spostamento effettivamente utilizzabile per gli
assi delle coordinate.
Esempio d’impiego: protezione del divisore da collisioni
Impostazione dei limiti del campo di spostamento
per l'esecuzione del programma
Il campo massimo di spostamento viene limitato mediante
finecorsa software. La corsa effettivamente utilizzabile viene limitata
con la funzione MOD CAMPO FINECORSA: si impostano i valori
massimi degli assi in direzione positiva e negativa, riferiti all’origine
della macchina.
Lavoro senza limitazione del campo di spostamento
Per gli assi coordinat1 da spostarsi senza limiti di campo, impostare
quale CAMPO FINE CORSA il percorso di spostamento massimo
del TNC (+/- 30.000 mm).
Rilevamento ed impostazione del campo massimo di
spostamento
ú Selezionare l'indicazione REF
ú Posizionarsi sulle posizioni finali positive e negative desiderate
sugli assi X, Y, Z
ú Prendere nota dei valori con il relativo segno
ú Selezionare le funzioni MOD: premere il tasto MOD
ú Impostare i limiti del campo di spostamento:
premere il softkey CAMPO FINECORSA Impostare i
valori annotati quali LIMITI per gli assi e confermare
con il tasto ENT
ú Conclusione della funzione MOD: premere il tasto
END
Le correzioni del raggio dell’utensile non vengono
tenute in considerazione in caso di limitazione del campo
di spostamento.
Le limitazioni del campo di spostamento e i finecorsa
software vengono tenuti in conto dopo il posizionamento
sugli indici di riferimento.
13.8 Impostazione dei limiti del campo di spostamento
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
Impostazione dei limiti del campo di
spostamento per il test del programma
Per il test del programma e per la grafica di
programmazione possono essere definiti ”campi di
spostamento” separati. Premere a tale scopo il
softkey CAMPO FINE CORSA TEST (2º livello
softkey) dopo aver attivato la funzione MOD.
In aggiunta ai limiti di campo si può definire anche la
posizione dell'origine del pezzo riferita all'origine
della macchina.
Per memorizzare i dati modificati occorre
premere il tasto ENT.
