59
HEIDENHAIN TNC 310
6.2 Gener
alità r
elativ
e alle funzioni di tr
aiet
to
ri
a

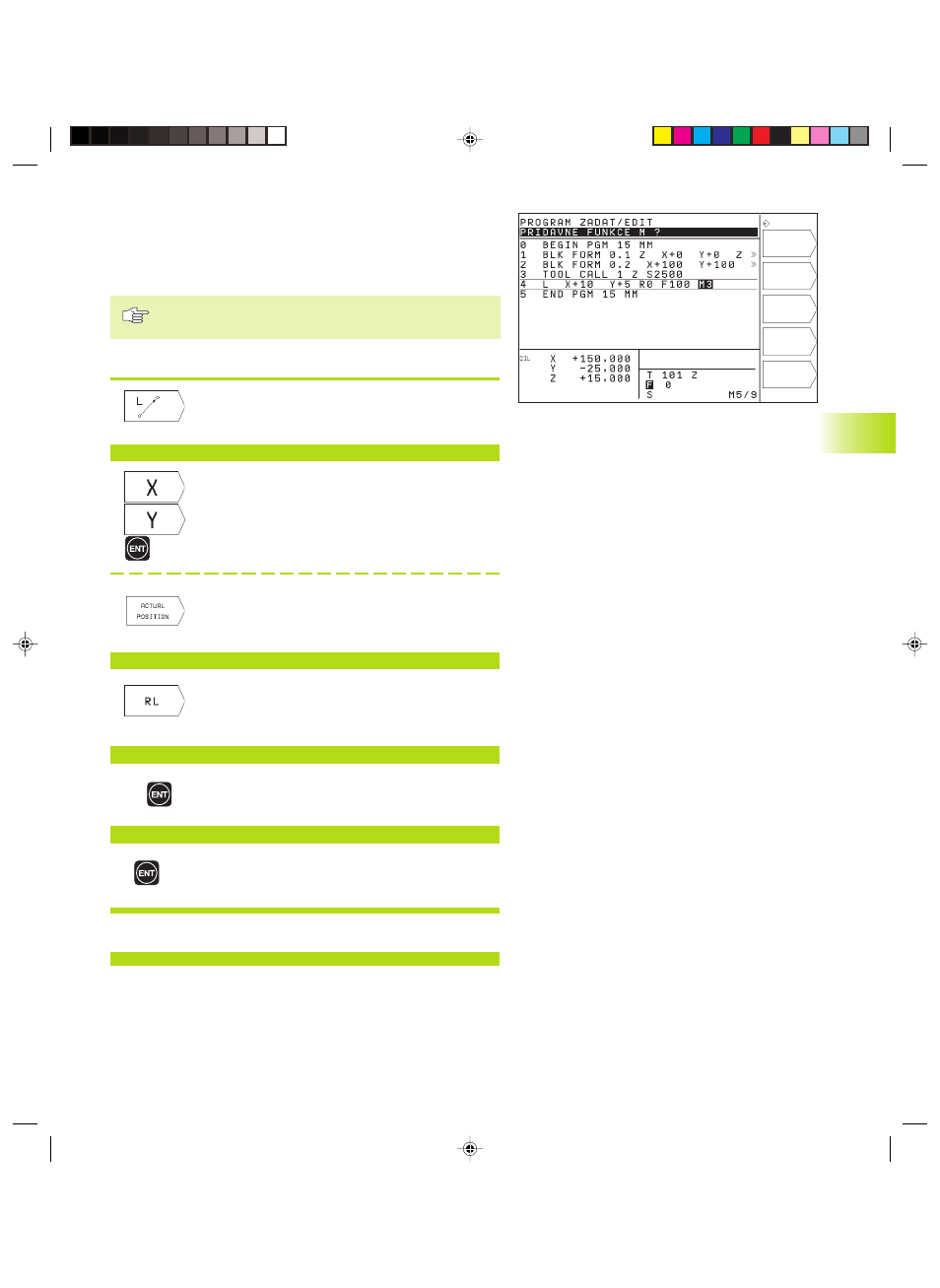

Generazione dei blocchi di programma con i softkey di
programmazione traiettorie
Aprire il dialogo in chiaro con i softkey di programmazione
traiettorie. Il TNC chiederà uno dopo l’altro tutti i dati e inserirà il
blocco di programma nel programma di lavorazione.
Gli assi non controllati non devono essere programmati
con gli assi controllati nello stesso blocco.
Esempio – Programmazione di una retta:
Apertura del dialogo di programmazione : p.es.
retta
COORDINATE ?
<
10
Inserire le coordinate del punto finale della retta
5
Accettare le coordinate dell'asse selezionato:
premere la softkey POSIZIONE ATTUALE
(seconda barra di softkey)
Corr. raggio.: RL/RR/Senza corr. ?
<
Selezione correzione raggio: premere p. es. il
softkey RL, l’utensile si sposterà a sinistra del
profilo
Avanzamento
F=
<
100
Inserire l’avanzamento e confermare con il tasto
ENT: p.es.100 mm/min
FUNZIONE AUSILIARIA M ?
<
3
Inserire la funzione ausiliaria , p.es. M3 e
concludere il dialogo con il tasto ENT
Nel programma di lavorazione si vedrà la seguente riga:
L X+10 Y+5 RL F100 M3
