8 Programmazione: Cicli 130

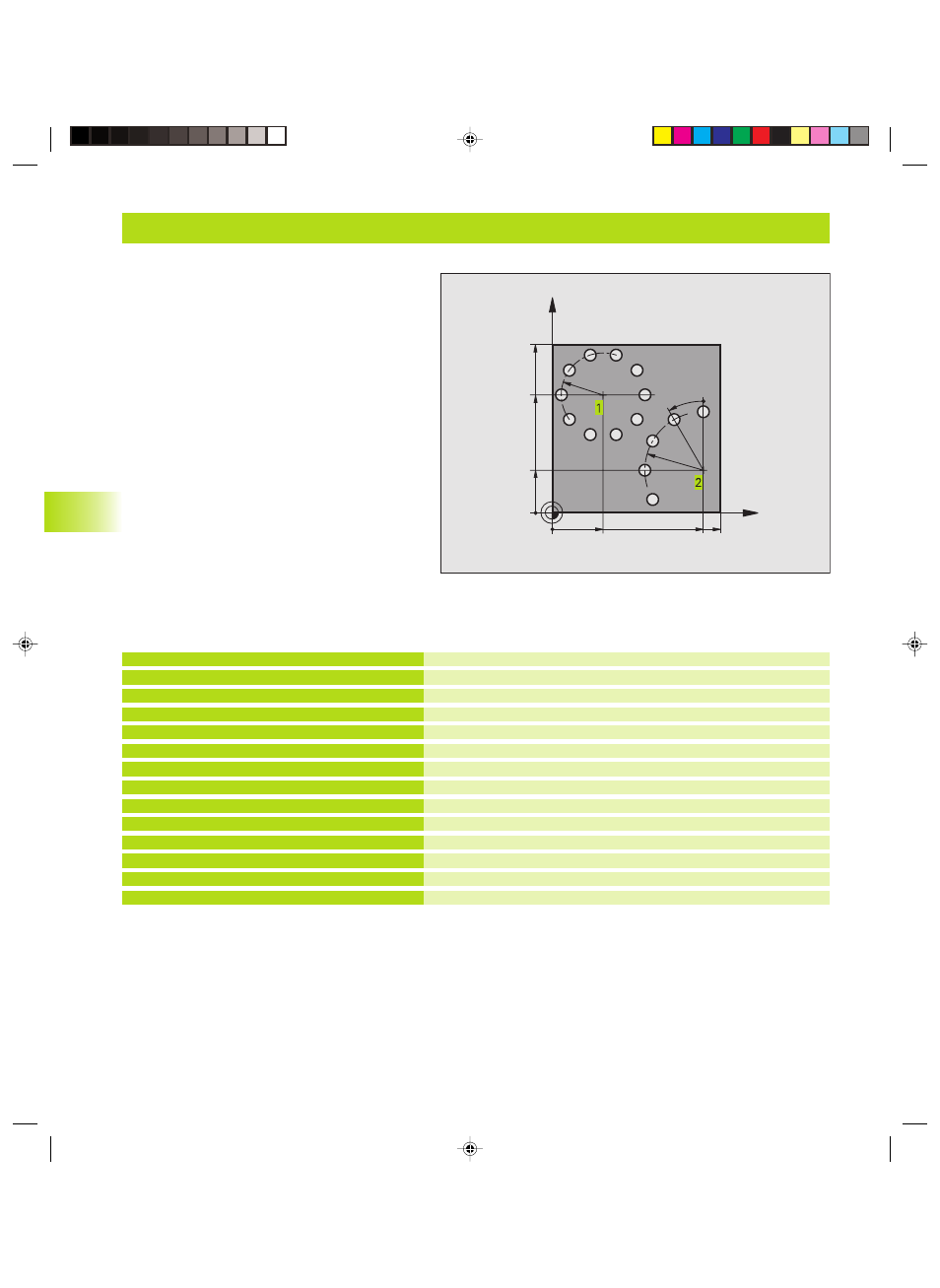

Esempio: Cerchi di fori
Definizione pezzo grezzo
Definizione utensile
Chiamata utensile
Disimpegno utensile
Definizione del ciclo “Foratura“
DISTANZA DI SICUREZZA
Profondità
Avanzamento foratura
PROFONDITA' DI ACCOSTAMENTO
Tempo attesa sopra
Coordinata superficie
2ª distanza di sicurezza
0 BEGIN PGM 3589M
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL CALL 1 Z S3500
5 L Z+250 R0 F MAX M3
6 CYCL DEF 200 FORATURA
Q200=2
;DISTANZA DI SICUREZZA
Q201=-15 ;PROFONDITA‘
Q206=250 ;AVANZ. INCREMENTO
Q202=4 ;PROF. INCREMENTO
Q210=0 ;TEMPO DI SOSTA
Q203=+0 ;COORD. SUPERFICIE
Q204=0 ;2ª DIST. SICUREZZA
8.4 Cicli per la definizione di sagome di punti
X
Y
30
70
100
100
R25
R35
30°
90
25
