143 HEIDENHAIN TNC 310

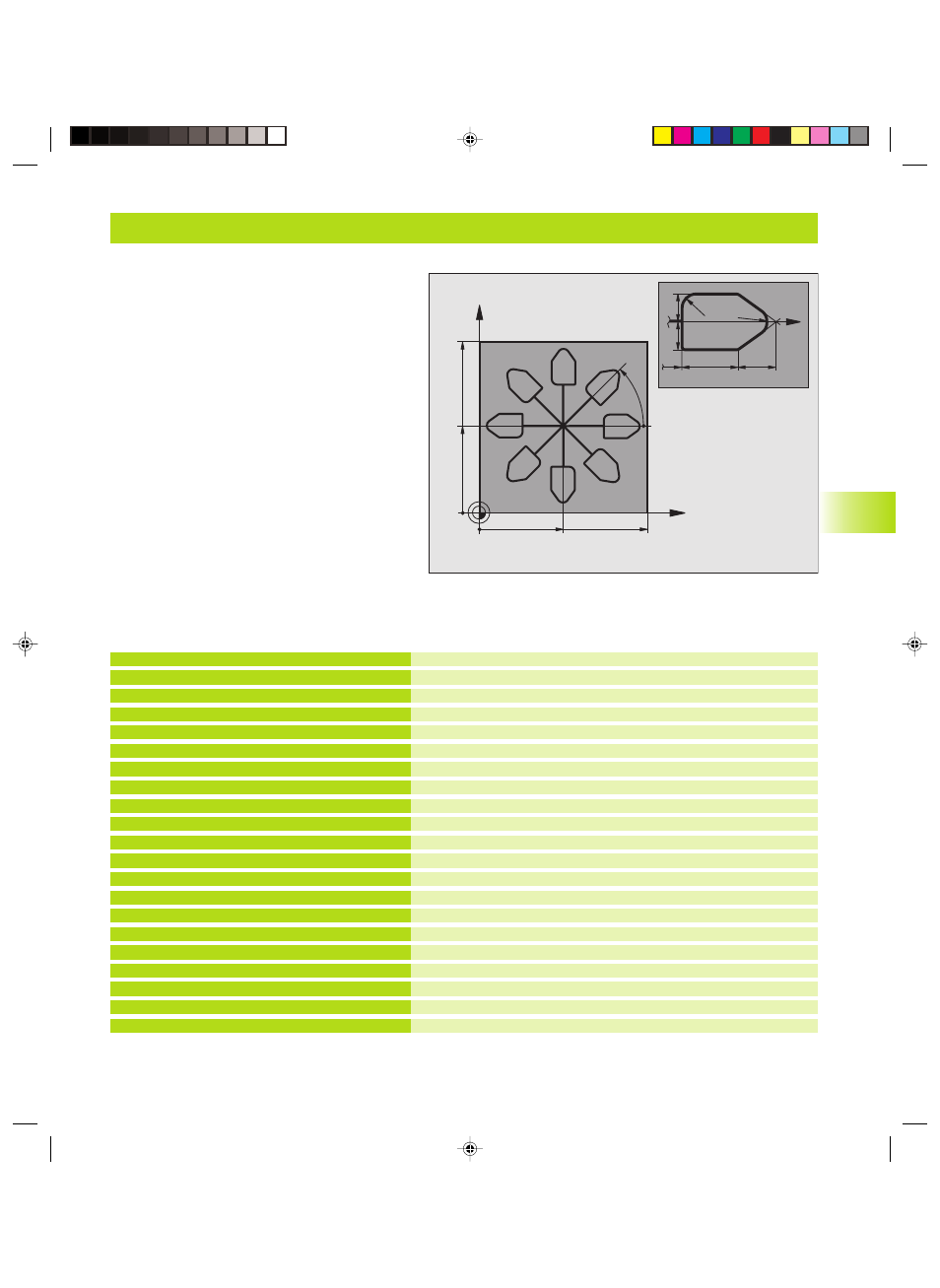

Esempio: Cicli per la conversione delle coordinate
Esecuzione del programma
■ Conversione delle coordinate nel programma
principale
■ Lavorazione nel sottoprogramma 1
(vedere ”9 Programmazione: sottoprogrammi e
ripetizione di blocchi di programma”)
8.6 Cicli per la conversione delle coordinate
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
Definizione pezzo grezzo
Definizione utensile
Chiamata utensile
Disimpegno utensile
Spostamento dell’origine al centro
Chiamata lavorazione di fresatura
Impostazione label per la ripetizione di blocchi di programma
Rotazione di 45°, valore incrementale
Chiamata lavorazione di fresatura
Salto di ritorno al LBL 10; in totale 6 volte
Annullamento della rotazione
Annullamento dello spostamento dell’origine
Disimpegno dell’utensile, fine del programma
0 BEGIN PGM 11 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+130 Y+130 Z+0
3 TOOL DEF 1 L+0 R+1
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 F MAX
6 CYCL DEF 7.0 PUNTO ZERO
7 CYCL DEF 7.1 X+65
8 CYCL DEF 7.2 Y+65
9 CALL LBL 1
10 LBL 10
11 CYCL DEF 10.0 ROTAZIONE
12 CYCL DEF 10.1 IROT+45
13 CALL LBL 1
14 CALL LBL 10 REP 6/6
15 CYCL DEF 10.0 ROTAZIONE
16 CYCL DEF 10.1 ROT+0
17 CYCL DEF 7.0 PUNTO ZERO
18 CYCL DEF 7.1 X+0
19 CYCL DEF 7.2 Y+0
20 L Z+250 R0 F MAX M2
