121
HEIDENHAIN TNC 310
ú

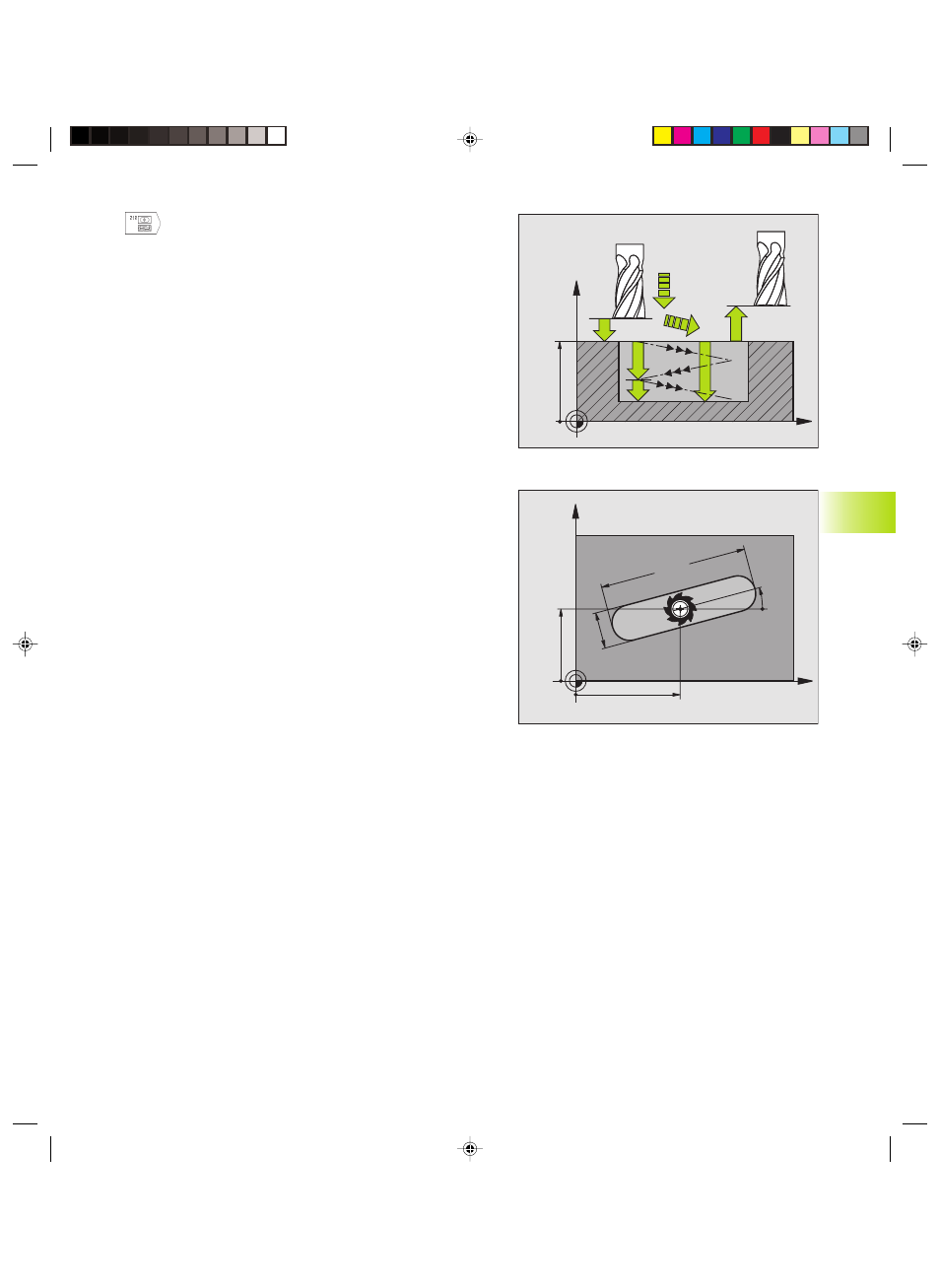

DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú
PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo della scanalatura
ú
AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
ú
PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota complessiva alla quale l’utensile
nell'asse del mandrino viene accostato con moto
alternato
ú
AMBITO DI LAVORAZIONE (0/1/2) Q215: definizione
dell'ambito di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
ú
COORD. SUPERFICIE DEL PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú
2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata Z che esclude una collisione tra l’utensile e
il pezzo (il dispositivo di serraggio)
ú
CENTRO 1º ASSE Q216 (assoluto): centro della
scanalatura nell’asse principale nel piano di lavoro
ú
CENTRO 2° ASSE Q217 (assoluto): centro della
scanalatura nell’asse secondario del piano di lavoro
ú
LUNGHEZZA 1º LATO Q218 (valore parallelo all‘asse
principale del piano di lavoro): inserire il lato più lungo
della scanalatura
ú
LUNGHEZZA 2º LATO Q219 (valore parallelo all‘asse
secondario del piano di lavoro): inserire la larghezza
della scanalatura; se la larghezza della scanalatura è
uguale al diametro dell’utensile, il TNC esegue solo la
sgrossatura (fresatura di asole)
ú
ANGOLO DI ROTAZIONE Q224 (assoluto): angolo
intorno al quale viene ruotata l’intera scanalatura; il
centro di rotazione corrisponde al centro della
scanalatura
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
