8 Programmazione: Cicli 138

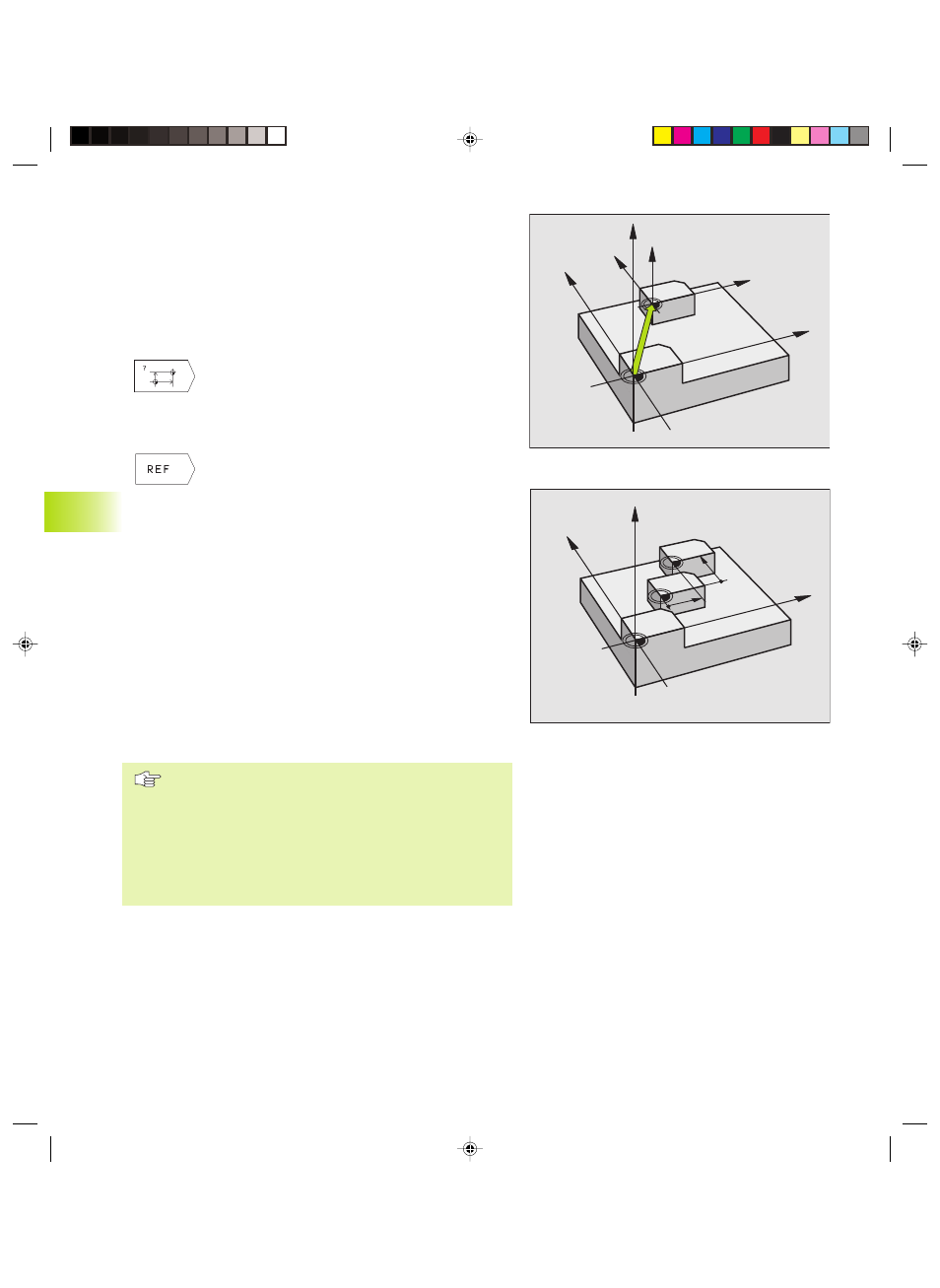

Spostamento dell'ORIGINE (Ciclo 7)
Con lo spostamento del PUNTO DI ORIGINE è possibile ripetere
una lavorazione in un punto qualsiasi del pezzo.
Attivazione
Dopo una definizione del ciclo SPOSTAMENTO DELL'ORIGINE, tutte
le quote di coordinate si riferiscono alla nuova origine. Lo
spostamento dei singoli assi viene visualizzato nell’indicazione di
stato supplementare.
ú SPOSTAMENTO: inserire le coordinate della nuova
origine. Le quote assolute si riferiscono all’origine
del pezzo precedentemente definita
nell’impostazione della stessa. I valori incrementali
si riferiscono sempre all'ultima origine valida che
può già essere spostata
ú REF: Premendo il softkey REF (2. livello softkey)
l'origine programmata si riferisce all'origine della
macchina. In questo caso il TNC identifica il primo
blocco del ciclo con REF
Annullamento dello spostamento
Un’istruzione di spostamento dell’origine con i valori di coordinate
X=0, Y=0 e Z=0 annulla lo spostamento dell’origine.
Visualizzazioni di stato
Quando le origini si riferiscono all'origine della macchina,
■ l'indicazione di posizione si riferisce all'origine attiva (spostata)
■ l'origine indicata nella visualizzazione di stato supplementare si
riferisce all'origine della macchina, con considerazione
contemporanea da parte del TNC del punto di riferimento
impostato manualmente.
Spostamento dell'ORIGINE con Tabelle origini
(Ciclo 7)
Le origini da una tabella origini possono riferirsi al punto
di riferimento attuale o all’origine della macchina (in
funzione del parametro macchina 7475).
I valori delle coordinate delle tabelle origini sono
esclusivamente quote assolute.
Tener presente che i numeri di successione delle origini
si spostano se in una Tabella origini vengono inserite
altre righe (modificare se necessario il programma NC).
8.6 Cicli per la conversione delle coordinate
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
