203 HEIDENHAIN TNC 310
Calibrazione del sistema di tastatura analogico
Il sistema di tastatura deve essere calibrato
■ alla messa in funzione
■ alla rottura del tastatore
■ alla sostituzione del tastatore
■ in caso di modifica dell’avanzamento di tastatura
■ in caso di irregolarità, p. es. a seguito di un riscaldamento della
macchina

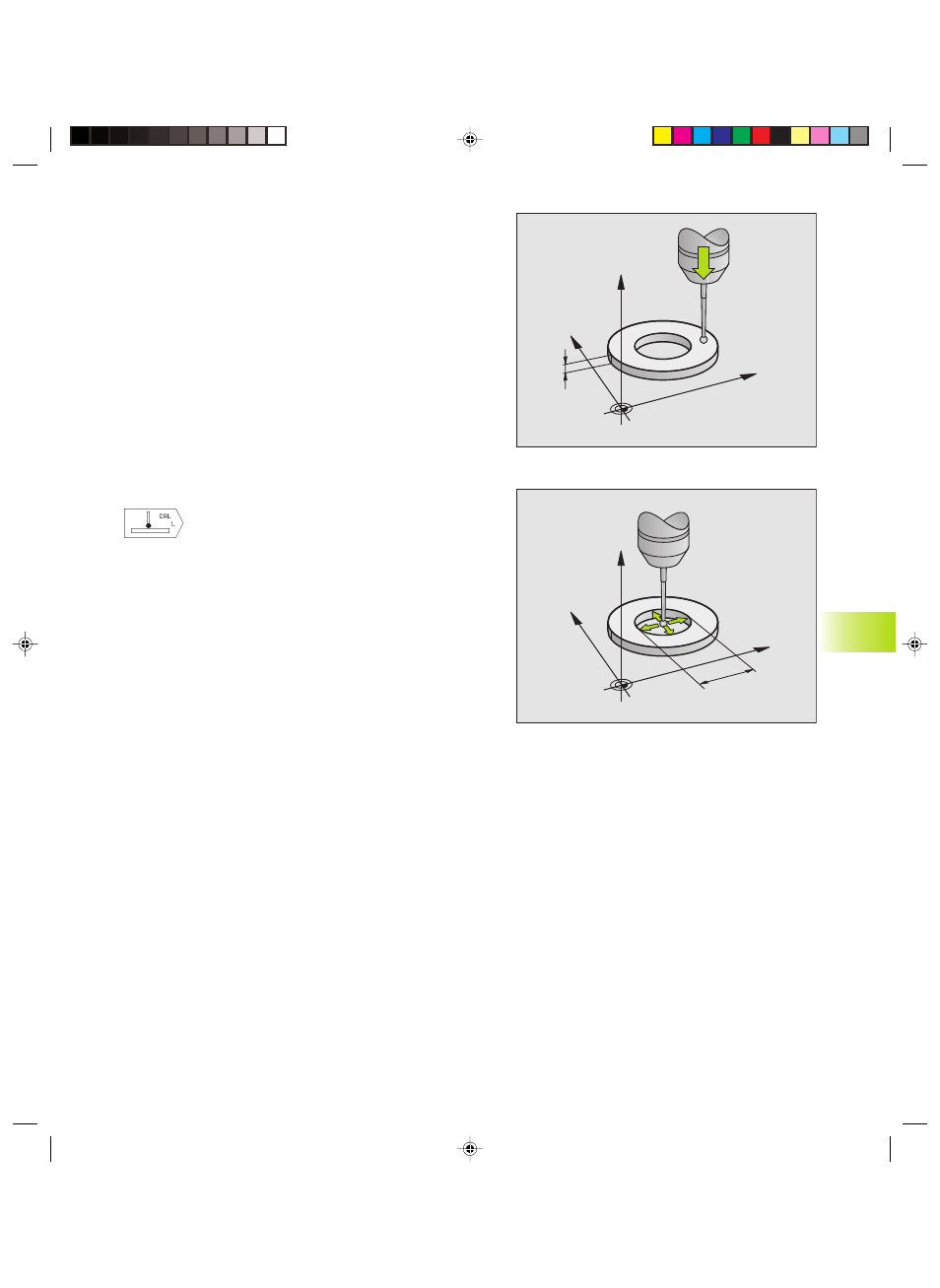

Nella calibrazione il TNC rileva la lunghezza ”efficace” del tastatore
e il raggio ”efficace” della sfera di tastatura. Per la calibrazione del
sistema di tastatura 3D fissare sulla tavola della macchina un anello
di regolazione a spessore e raggio noti.
Calibrazione della lunghezza efficace
ú Impostare l’origine nell‘asse del mandrino in modo da avere per
la tavola della macchina: Z=0.
ú Selezione della funzione di calibrazione per la
lunghezza del tastatore: premere il softkey TOUCH
PROBE e CAL L. Il TNC visualizzerà una finestra di
menu con 4 campi di introduzione.
ú Selezione dell'asse utensile mediante softkey
ú ORIGINE: introdurre lo spessore dell’anello di
regolazione
ú I campi RAGGIO SFERA EFFICACE e LUNGHEZZA
EFFICACE non devono essere compilati
ú Accostare il tastatore alla superficie dell’anello di
regolazione
ú Ove necessario, modificare la direzione di
spostamento visualizzata premendo il relativo tasto
freccia
ú Tastatura superficie: premere il tasto START NC
Calibrazione del raggio efficace e compensazione dell’offset
centrale del tastatore
Di norma l’asse del tastatore non coincide esattamente con l’asse
del mandrino. La funzione di calibrazione rileva questo offset tra
l’asse del tastatore e l’asse del mandrino e lo compensa in via
matematica.
Con questa funzione il TNC ruota il sistema di tastatura 3D di 180°.
La rotazione viene attivata da una funzione ausiliaria che il
Costruttore della macchina definisce nel MP6160.
12.1 Cicli di tastat
ur
a nel modo oper
ativ
o FUNZIONAMENT
O MANU
ALE
5
Y
X
Z
Y
X
Z
10
