12 Sistemi di tastatura 3D 206

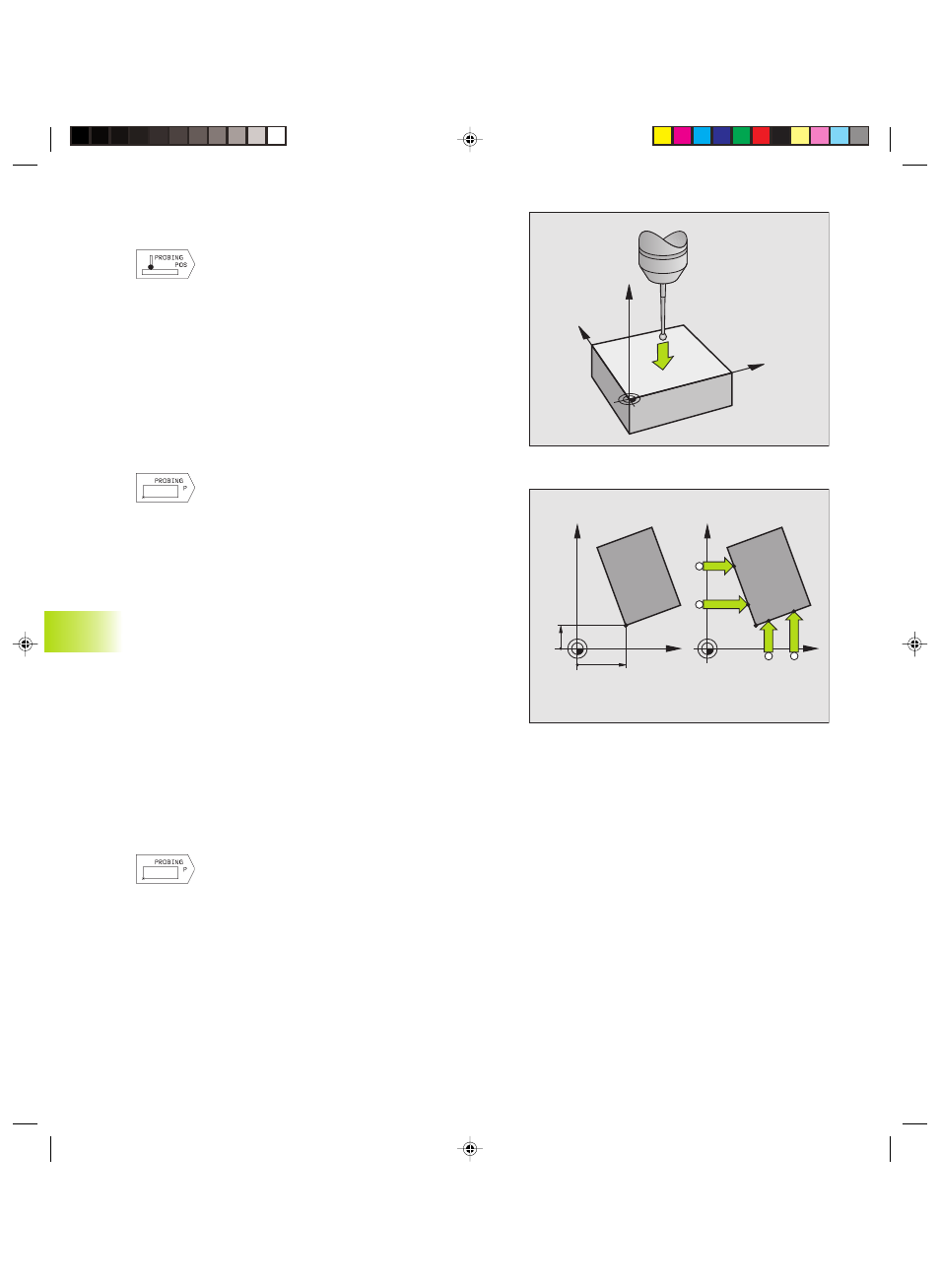

Impostazione dell’origine in un asse qualsiasi (vedere figura a
destra in alto)
ú Selezione della funzione di tastatura: premere il
softkey TASTARE POS
ú Posizionare il tastatore vicino al punto da tastare
ú Selezionare la direzione di tastatura e l’asse per i
quali viene impostato l’origine, p.es. tastatura di Z
in direzione Z: eseguire la selezione con i tasti
freccia.
ú Tastatura: premere il tasto START NC
ú Origine: introdurre la coordinata nominale e
confermarla con il tasto ENT
Spigolo quale origine, confermare i punti tastati per la rotazione
base (vedere figura in centro a destra)
ú Selezione della funzione di tastatura: premere il
softkey TASTARE P
ú PUNTI DI TAST. DALLA ROTAZIONE BASE?:
premere il softkey YES per confermare le
coordinate dei punti tastati
ú Posizionare il tastatore vicino al punto da tastare
sullo spigolo del pezzo, non precedentemente
tastato per la rotazione base
ú Selezione della direzione di tastatura: selezionare
l’asse con i tasti freccia
ú Tastatura: premere il tasto START NC
ú Posizionare il tastatore vicino al secondo punto da
tastare sullo stesso bordo
ú Tastatura: premere il tasto START NC
ú ORIGINE: introdurre nella finestra del menu
entrambe le coordinate dell‘origine e confermare
con il tasto ENT
ú Conclusione della funzione di tastatura: premere
END
Spigolo quale origine, senza conferma dei punti tastati per la
rotazione base
ú Selezione della funzione di tastatura: premere il
softkey TASTARE P
ú Punti di tastatura della rotazione di base?: negare
con il softkey NO (questa domanda comparirà
soltanto nel caso in cui in precedenza sia stata
eseguita una rotazione di base)
ú Tastare due volte entrambi i bordi del pezzo
ú Introdurre le coordinate dell’origine e confermarle
con ENT
ú Conclusione della funzione di tastatura: premere
END
12.2 Det
er
minazione dell'or
igine con il sist
ema di tastat
ur
a 3D
P
X=?
Y=?
X
Y
P
X
Y
Y
X
Z
