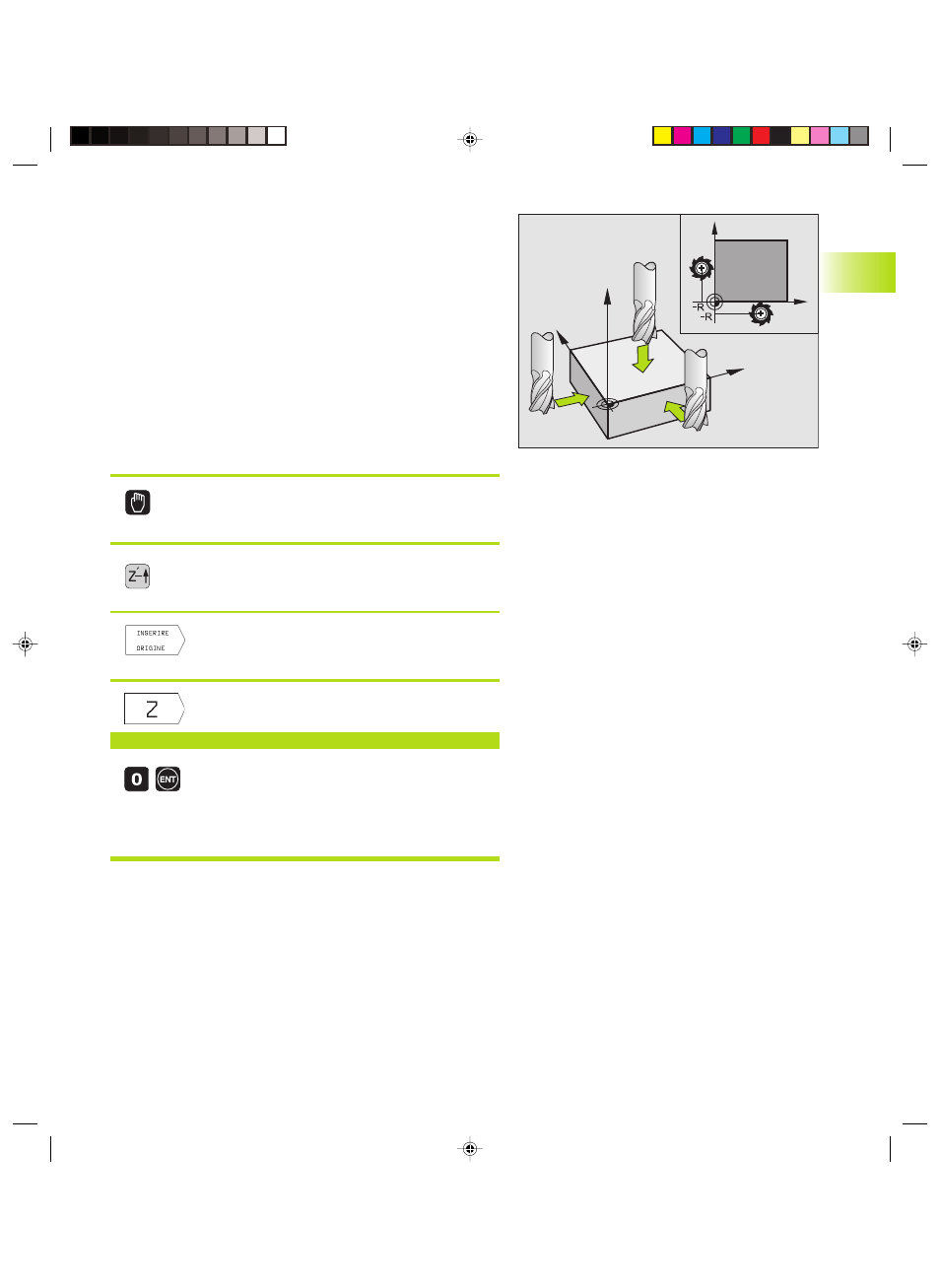

2.4 Determinazione dell'origine
(senza sistema di tastatura 3D)
Nella determinazione dell‘origine l’indicazione del TNC viene
portata sulle coordinate di una posizione nota del pezzo.
Operazioni preliminari
ú
Serrare ed allineare il pezzo
ú
Serrare l‘utensile zero con raggio noto
ú
Assicurarsi che il TNC visualizzi le posizioni reali
Impostare l’origine
Misura di precauzione: se la superficie del pezzo non deve essere
sfiorata, si deve sovrapporvi un lamierino di spessore d noto. Per
l‘origine si dovrà inserire in questo caso un valore maggiorato di d.
Selezionare il modo operativo
FUNZIONAMENTO MANUALE
<
Spostare l’utensile con precauzione fino a
sfiorare il pezzo
<
Selezionare la funzione per l'impostazione
dell'origine
<
Selezionare l‘asse
IMPOSTAZIONE ORIGINE Z=
<
Utensile zero, asse del mandrino: impostare
l’indicazione su una posizione nota del pezzo
(p.es. 0) o inserire lo spessore d del lamierino.
Nel piano di lavoro: tener conto del raggio
dell'utensile
Determinare in modo analogo le origini dei restanti assi.
Utilizzando nell‘asse di accostamento un utensile con lunghezza
nota, impostare l‘indicazione dell‘asse di accostamento sulla
lunghezza L dell‘utensile o sulla somma Z=L+d.
