58 6 Programmazione: Programmazione profili
6.2 Gener
alità r
elativ
e alle funzioni di tr
aiet
to
ri
a

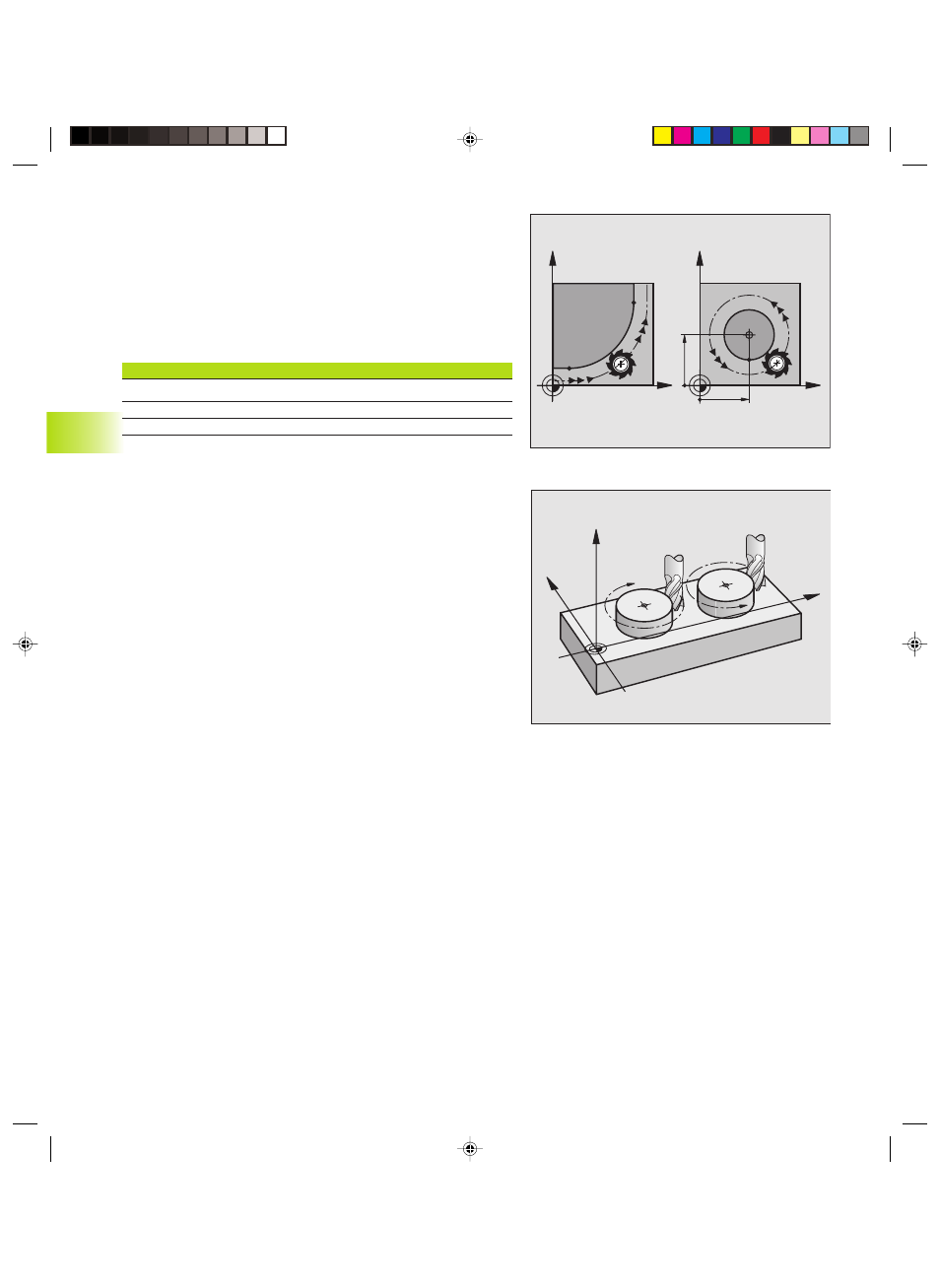

Cerchi e archi di cerchio
Per i movimenti circolari il TNC sposta contemporaneamente due
assi della macchina: l‘utensile si muove rispetto al pezzo su una
traiettoria circolare. Per i movimenti circolari si può inserire il centro
del cerchio CC.
Con le funzioni di traiettoria per archi di cerchio si programmano
cerchi nei piani principali. Il piano principale deve essere definito
alla chiamata utensile TOOL CALL mediante definizione dell‘asse
del mandrino:
Asse del mandrino Piano principale
Z XY
Y ZX
X YZ
Senso di rotazione DR nei movimenti circolari
Per i movimenti circolari senza raccordo tangenziale con gli altri
elementi di profilo si inserisce il senso di rotazione DR:
Rotazione in senso orario: DR–
Rotazione in senso antiorario: DR+
Correzione del raggio
La correzione del raggio deve essere programmata prima del
blocco con le coordinate per il primo elemento di profilo. La
correzione del raggio non può iniziare in un blocco per una
traiettoria circolare. Programmare la correzione prima in un blocco
lineare.
Preposizionamento
Preposizionare l’utensile all‘inizio del programma di lavorazione in
modo da escludere eventuali danneggiamenti dell’utensile e del
pezzo.
X
Y
X
Y
CC
X
CC
Y
CC
CC
CC
DR–
DR+
X
Z
Y
