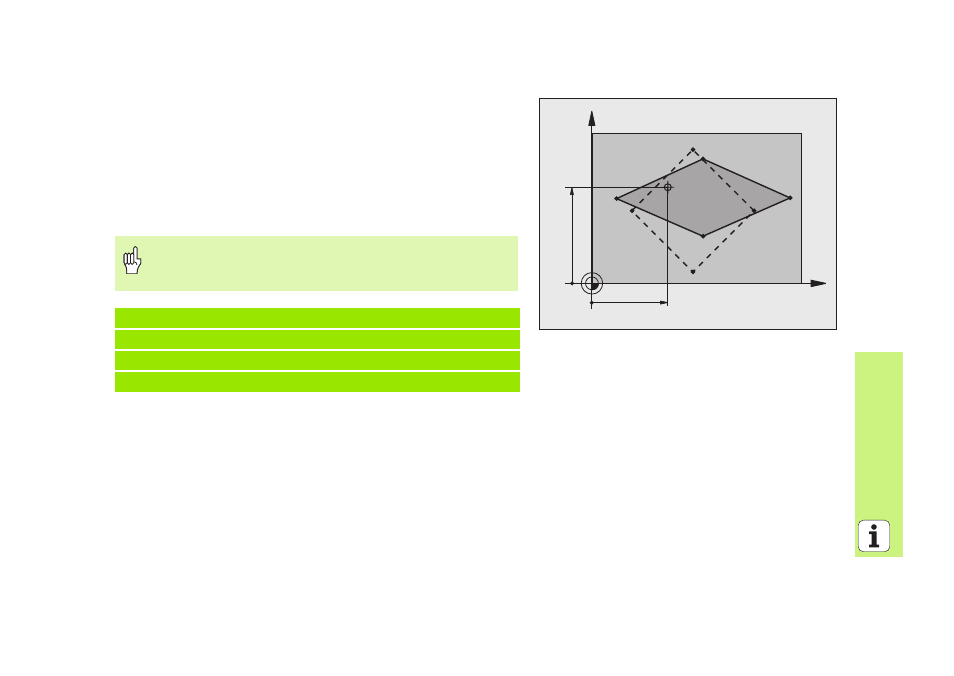

FATTORE DI SCALA INDIVIDUALE PER L'ASSE (Ciclo 26)
 CYCL DEF: selezionare il ciclo 26 FATTORE DI SCALA INDIV.
 Asse e fattore: assi coordinate e fattori di allungamento o
compressione individuali per asse
 Coordinate del centro: centro dell'allungamento o della
compressione
Reset del FATTORE DI SCALA INDIV.: nuova definizione del ciclo con
fattore 1 per gli assi modificati.
Gli assi di coordinate con posizioni per traiettorie circolari non
possono essere allungati o compressi con fattori di scala
differenti!
25 CALL LBL1
26 CYCL DEF 26.0 FATT. SCALA INDIV.
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL1
15
X
Y
20
CC
