51
Ci
cli per l
a
realizzazione di
fori e
di filettature

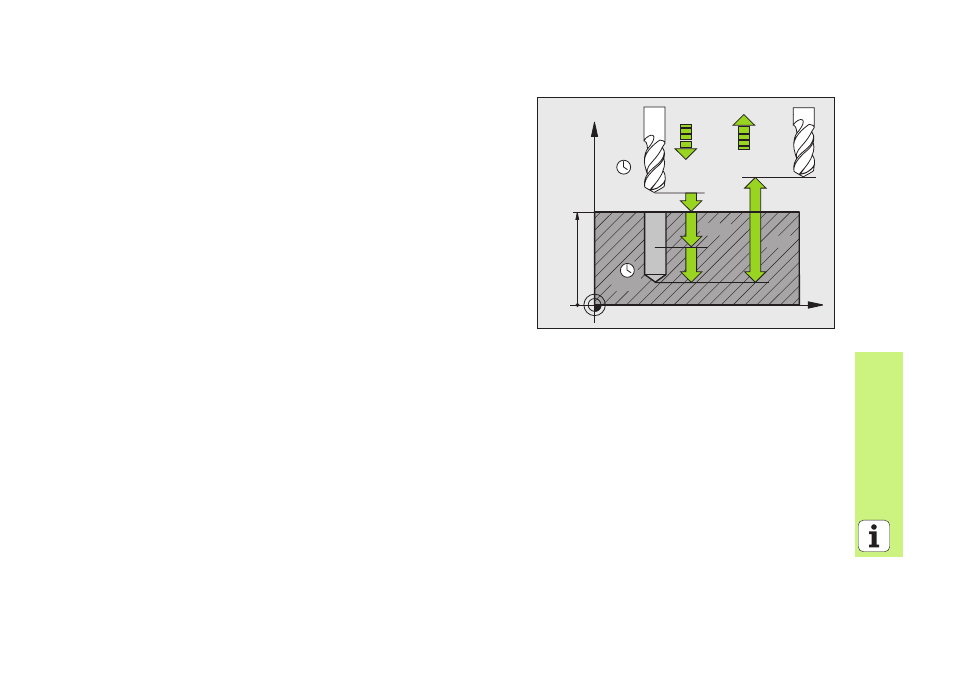

FORATURA UNIVERSALE (Ciclo 203)
 CYCL DEF: selezionare il ciclo 203 FORATURA UNIVERSALE
 Distanza di sicurezza: Q200
 Profondità: distanza tra la superficie del pezzo e il fondo del foro: Q201
 Avanzamento in profondità: Q206
 Profondità di accostamento: Q202
 Tempo di sosta sopra: Q210
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Valore da togliere dopo ogni accostamento: Q212
 num. Rotture truciolo prima inversione: Q213
 Profondità di accostamento minima se è inserito il valore da togliere:
Q205
 Tempo di sosta sotto: Q211
 Inversione avanzamento: Q208
 Ritorno con rottura truciolo: Q256
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
