78
Ci
cli SL

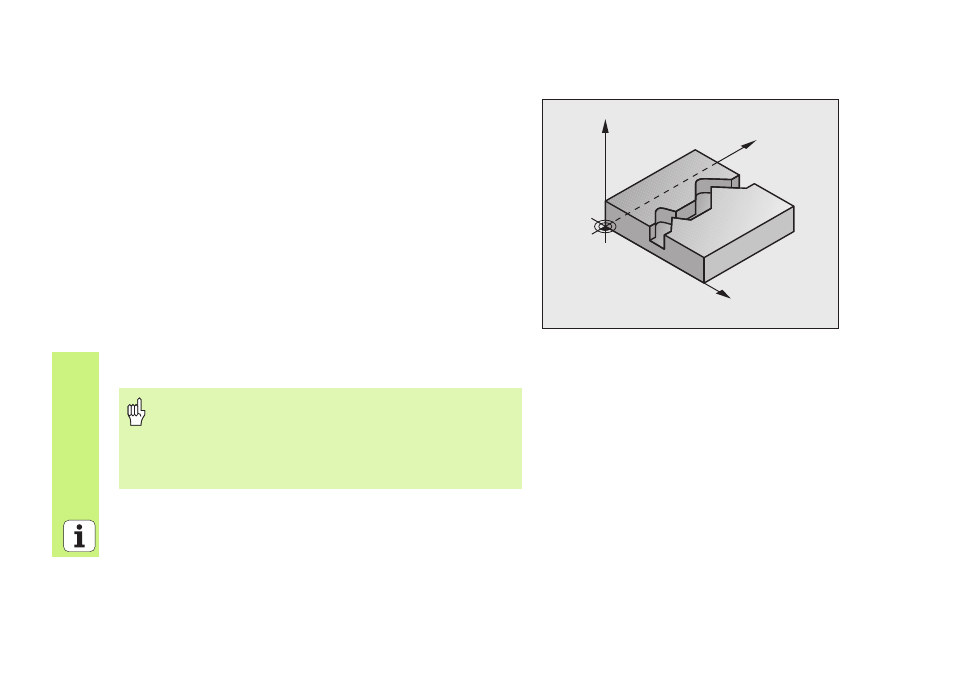

PROFILO SAGOMATO (Ciclo 25)
Con questo ciclo vengono definiti i dati di lavorazione di un profilo aperto
definiti in un sottoprogramma di profilo.
 CYCL DEF: selezionare il ciclo 25 PROFILO SAGOMATO
 Profondità di fresatura: Q1
 Sovrametallo per finitura laterale: Q3. quota di finitura nel piano di
lavoro
 Coord. della superficie del pezzo: Q5. coordinata della superficie del
pezzo
 Altezza di sicurezza: Q7: altezza a cui è impossibile una collisione tra
l'utensile ed il pezzo
 Profondità di accostamento: Q10
 Avanzamento in profondità: Q11
 Avanzamento di fresatura: Q12
 Tipo di fresatura: Q15. Fresatura concorde: Q15 = +1, fresatura
discorde: Q15 = -1, con pendolamento, accostamenti ripetuti:
Q15 = 0
„ Il ciclo 14 PROFILO può contenere un solo numero label!
„ Il sottoprogramma può contenere circa 2048 tratti di retta!
„ Dopo la chiamata del ciclo non programmare quote
incrementali; pericolo di collisione.
„ Dopo la chiamata del ciclo posizionarsi su una posizione
definita (assoluta).
Y
X
Z
