HEIDENHAIN iTNC 530 (340 49x-04) Pilot - Manuale (Pagina 66)

66
Tasca, isole e
sca
nalature

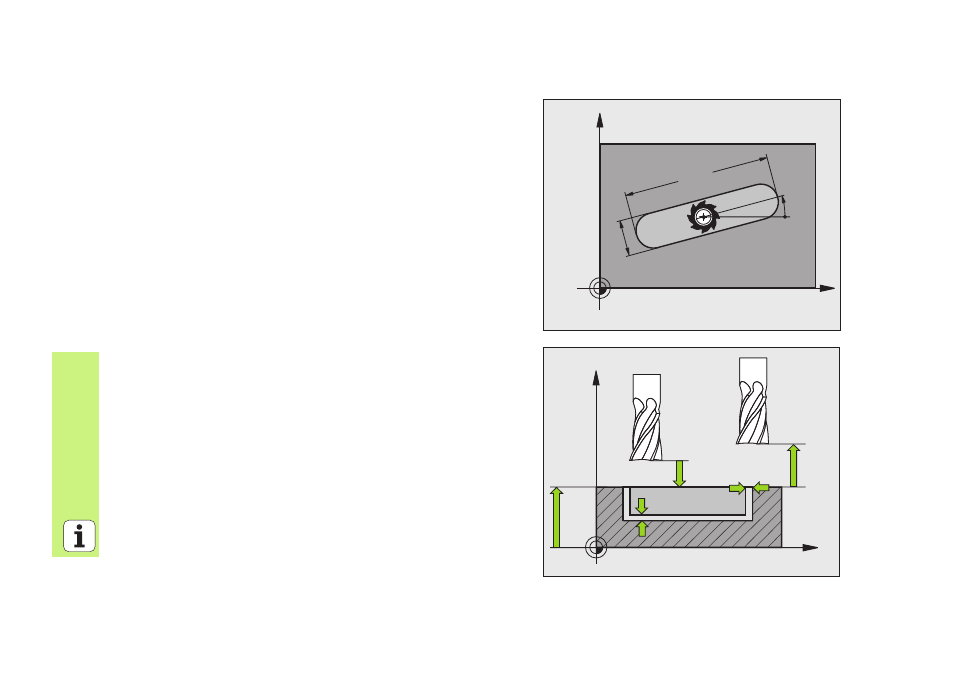

FRESATURA DI SCANALATURE (Ciclo 253)
 CYCL DEF: selezionare il ciclo 253 FRESATURA DI SCANALATURE
 Tipo di lavorazione (0/1/2): Q215
 Lunghezza 1º lato: Q218
 Lunghezza 2º lato: Q219
 Sovrametallo per finitura laterale Q368
 Angolo di rotazione con cui tutta la scanalatura viene ruotata: Q374
 Posizione della scanalatura (0/1/2/3/4): Q367
 Avanzamento di fresatura: Q207
 Tipo di fresatura: Q351. Concorde: +1, discorde: -1
 Profondità: distanza tra la superficie del pezzo e il fondo della
scanalatura: Q201
 Profondità di accostamento: Q202
 Sovrametallo per finitura profondità: Q369
 Avanzamento in profondità: Q206
 Accostamento finitura: Q338
 Distanza di sicurezza: Q200
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Strategia di penetrazione: Q366. 0 = penetrazione perpendicolare,
1 = penetrazione con pendolamento
 Avanzamento finitura: Q385
X
Y
Q21
9
Q218
Q374
X
Z
Q200
Q20
Q20
Q36
Q36
