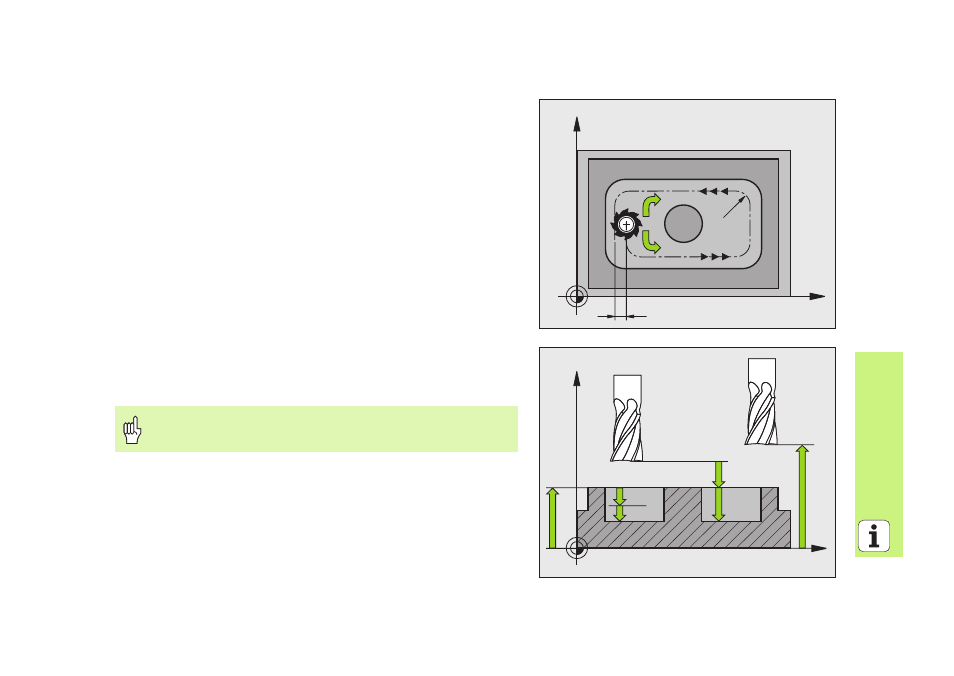

DATI DI PROFILO (Ciclo 20)
Nel ciclo 20 DATI DI PROFILO vengono definite le informazioni di
lavorazione per i cicli da 21 a 24.
 CYCL DEF: selezionare il ciclo 20 DATI DI PROFILO
 Profondità di fresatura: distanza tra la superficie del pezzo e il fondo
della tasca: Q1
 Fattore di sovrapposizione traiettorie: Q2
 Sovrametallo per finitura laterale: Q3
 Sovrametallo per finitura profondità Q4
 Coord. Superficie del pezzo: coordinata della superficie del pezzo
riferita all'origine attuale: Q5
 Distanza di sicurezza: distanza tra l'utensile e la superficie del pezzo: Q6
 Altezza di sicurezza: altezza che esclude qualsiasi collisione con il
pezzo: Q7
 Raggio di arrotondamento interno: raggio di arrotondamento della
traiettoria del centro dell'utensile sugli spigoli interni: Q8
 Senso di rotazione: Q9: in senso orario Q9 = -1, in senso antiorario
Q9 = +1
Il ciclo 20 DATI DI PROFILO è attivo dalla sua definizione!
X
Y
k
Q9=+1
Q8
Q9=–1
X
Z
Q6
Q7
Q1
Q10
Q5
