37
Programmazione lib
era dei
profili FK

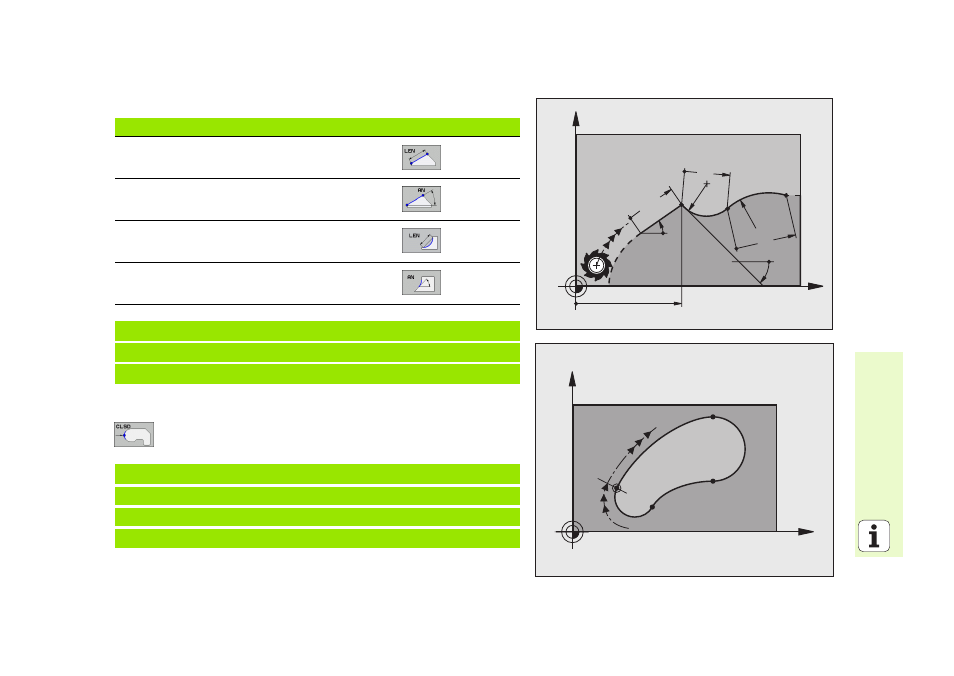

Direzione e lunghezza dell'elemento di profilo
Contrassegno di un profilo chiuso
Dati noti Softkey
Lunghezza della retta
Angolo di salita della retta
Lunghezza di corda LEN dell'arco di cerchio
Angolo di salita AN della tangente di
avvicinamento
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 A-45
29 FCT DR- R15 LEN 15
Inizio del profilo: CLSD+
Fine del profilo: CLSD–
12 L X+5 Y+35 RL F500 M3
13 FC DR- R15 CLSD+ CCX+20 CCY+35
...
17 FCT DR- R+15 CLSD-
X
Y
25
35°
12.5
45°
15
R6
10
R1
5
X
Y
CLSD+
CLSD–
