112
La funzione P
L
ANE
(opzio
ne
so
ftware
1)

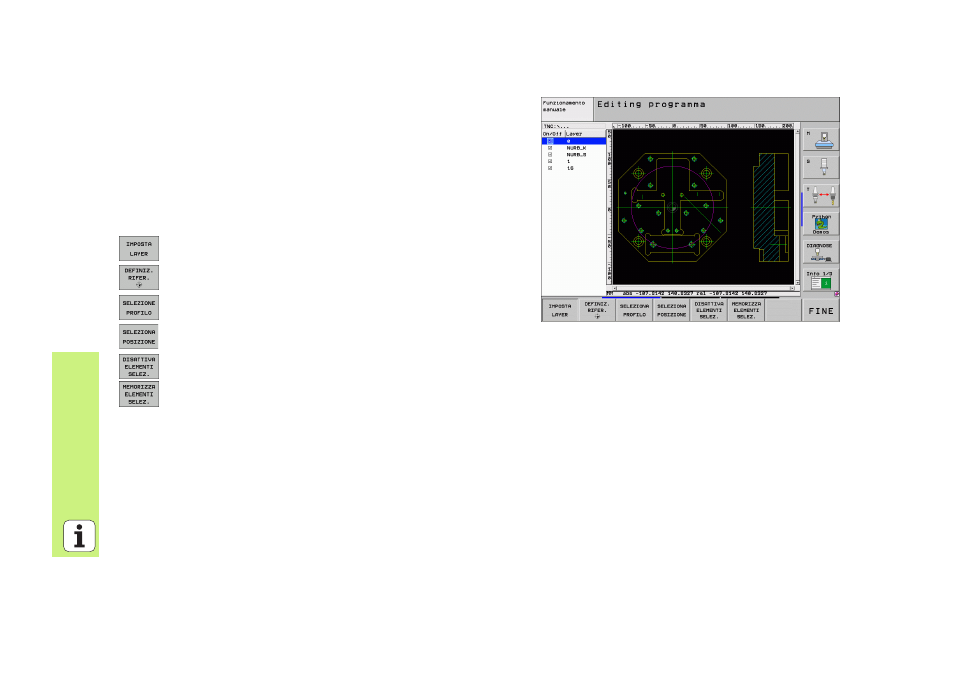

Modifica di dati DXF (opzione software)
I file DXF generati su un sistema CAD possono essere aperti
direttamente sul TNC, per estrarre da essi profili o posizioni di lavorazione
e memorizzarli come programmi con dialogo in chiaro oppure come file di
punti.
I programmi con dialogo in chiaro ricavati dalla selezione di profili possono
essere eseguiti anche su controlli TNC più vecchi, poiché i programmi di
profilo contengono solo blocchi L e CC/CP.
 Visualizzare o mascherare i layer DXF, per mostrare solo i
dati di disegno essenziali
 Spostare l'origine di disegno del file DXF su una posizione
adatta sul pezzo
 Attivare il modo per la selezione di un profilo. I profili
possono essere separati, accorciati e allungati
 Attivare il modo per la selezione di posizioni di lavorazione.
Confermare le posizioni cliccando con il mouse
 Disattivare profili o posizioni già selezionati
 Salvare in un file separato i profili o le posizioni selezionati
