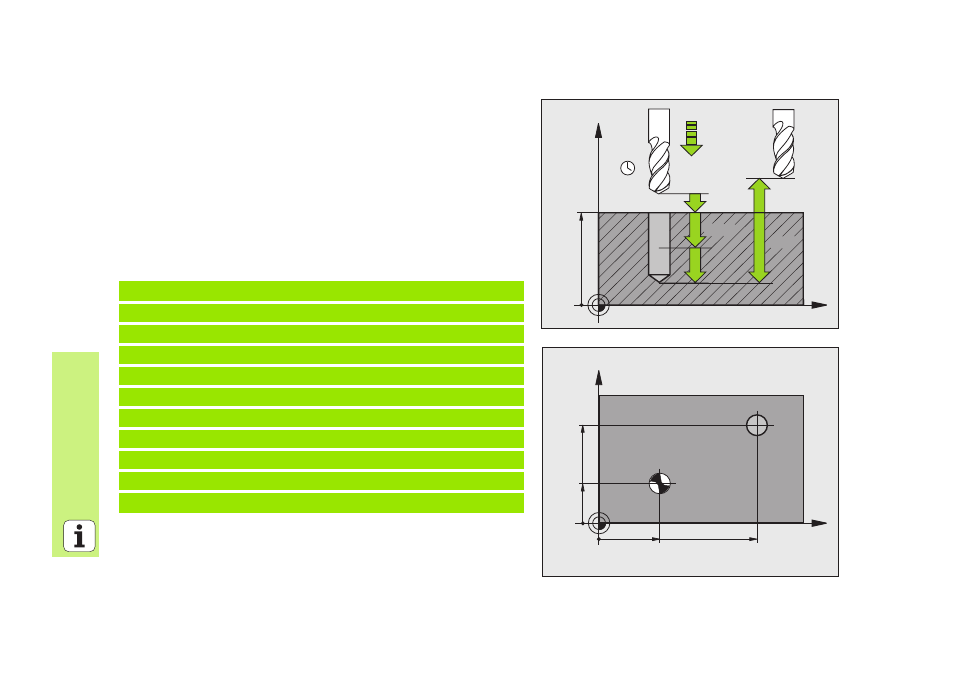

FORATURA (Ciclo 200)
 CYCL DEF: selezionare il ciclo 200 FORATURA
 Distanza di sicurezza: Q200
 Profondità: distanza tra la superficie del pezzo e il fondo del foro: Q201
 Avanzamento in profondità: Q206
 Profondità di accostamento: Q202
 Tempo di sosta sopra: Q210
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Tempo di sosta sotto: Q211
11 CYCL DEF 200 FORATURA
Q200=2 ;DIST. DI SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=250 ;AVANZAMENTO PROF.
Q202=5 ;PROF. ACCOSTAMENTO
Q210=0 ;TEMPO DI SOSTA SOPRA
Q203=+20 ;COOR. SUPERF.
Q204=100 ;2ª DIST. DI SICUREZZA
Q211=0.1 ;TEMPO DI SOSTA SOTTO
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
