HEIDENHAIN iTNC 530 (340 49x-04) Pilot - Manuale (Pagina 57)

57
Ci
cli per l
a
realizzazione di
fori e
di filettature

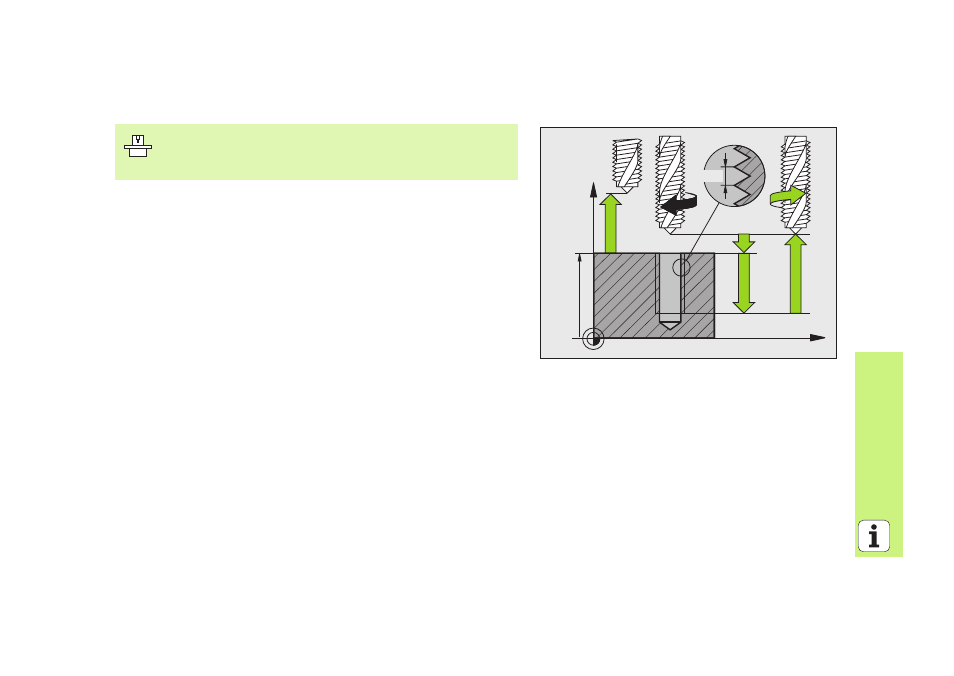

ROTTURA TRUCIOLO IN MASCHIATURA (Ciclo 209)
 CYCL DEF: selezionare il ciclo 209 ROTTURA TRUCIOLO IN MASCHIATURA
 Distanza di sicurezza: Q200
 Profondità di foratura: lunghezza filettatura = distanza tra superficie
del pezzo ed estremità filettatura: Q201
 Passo della filettatura: Q239
Il segno definisce se si tratta di una filettatura destrorsa o sinistrorsa:
Filettatura destrorsa: +
Filettatura sinistrorsa: -
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Profondità di foratura fino a rottura truciolo: Q257
 Ritorno con rottura truciolo: Q256
 Angolo di orientamento del mandrino: Q336
 Fattore modifica num. giri in ritorno: Q403
„ La macchina e il TNC devono essere predisposti per la
maschiatura dal costruttore!
„ La lavorazione viene eseguita con il mandrino regolato!
Z
X
Q203
Q204
Q200
Q201
Q239
