108
La funzione P
L
ANE
(opzio
ne
so
ftware
1)

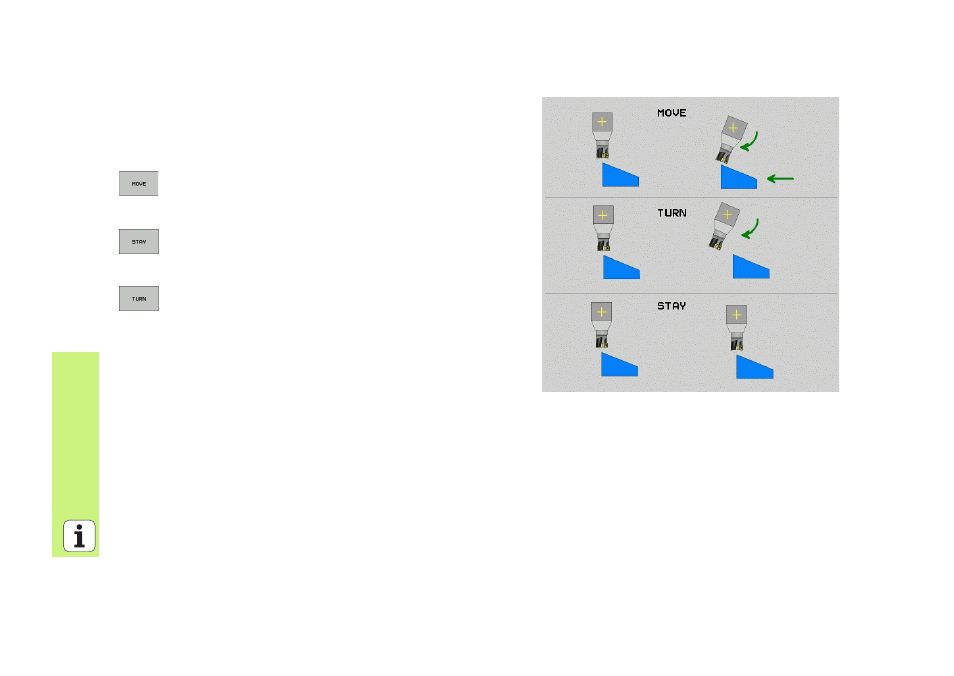

Orientamento automatico (MOVE/STAY/TURN)
Dopo che tutti i parametri per la definizione del piano sono stati inseriti, si
deve definire il modo in cui gli assi rotativi si devono orientare sui valori
calcolati:
 La funzione PLANE deve orientare automaticamente gli assi
rotativi sui valori calcolati, la posizione relativa tra pezzo e
utensile rimane invariata. Il TNC esegue un movimento di
compensazione negli assi lineari
 La funzione PLANE deve orientare automaticamente gli assi
rotativi sui valori calcolati, vengono posizionati solo gli assi
rotativi. Il TNC non esegue alcun movimento di
compensazione negli assi lineari
 Gli assi rotativi vengono orientati con un successivo blocco
di posizionamento separato
Se si seleziona una delle opzioni MOVE o TURN (orientamento automatico
con la funzione PLANE), si devono ancora definire i seguenti due parametri:
 Distanza del centro di rotazione dalla punta utens.
(incrementale): il TNC orienta l'utensile (la tavola) intorno alla punta
dell'utensile. Con il parametro DIST si sposta il centro di rotazione del
movimento di orientamento rispetto alla posizione attuale della punta
dell'utensile.
 Avanzamento? F= : velocità con cui l'utensile deve orientarsi
