HEIDENHAIN iTNC 530 (340 49x-04) Pilot - Manuale (Pagina 92)

92
Ci
cli pe
r l
a
con
versione
di
coordina
te

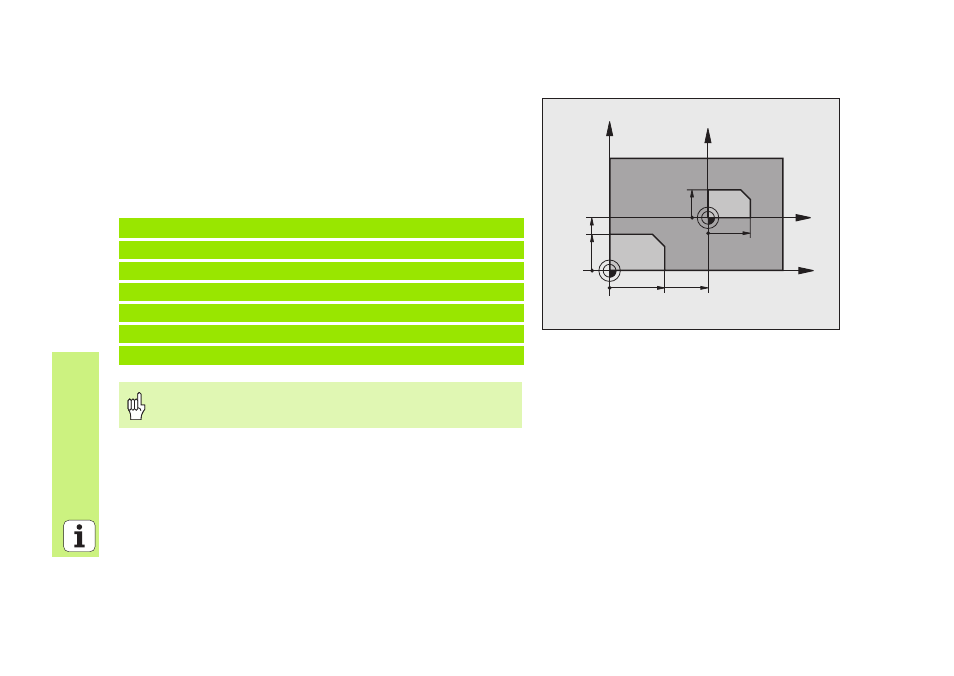

FATTORE DI SCALA (Ciclo 11)
 CYCL DEF: selezionare il ciclo 11 FATTORE DI SCALA
 Inserire il fattore di scala SCL (ingl: scale = scala):
Campo di immissione da 0,000001 a 99,999999
Riduzione ... SCL<1
Ingrandimento ... SCL>1
Reset del FATTORE DI SCALA: nuova definizione del ciclo con SCL1.
11 CALL LBL1
12 CYCL DEF 7.0 ORIGINE
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 FATT. SCALA
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL1
Il FATTORE DI SCALA è attivo nel piano di lavoro oppure nei
tre assi principali (in funzione del parametro macchina 7410)!
X
Y
60
40
X
Y
36
30
(27)
(22.5)
