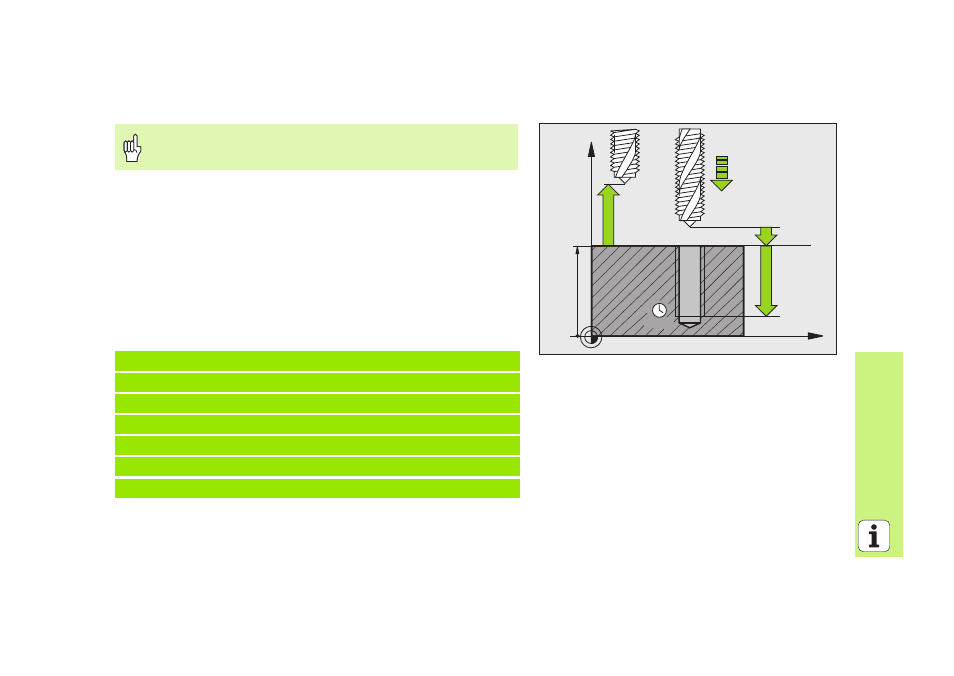

MASCHIATURA NUOVO (Ciclo 206) con compensatore utensile
 Montaggio compensatore utensile
 CYCL DEF: selezionare il ciclo 206 MASCHIATURA NUOVO
 Distanza di sicurezza: Q200
 Profondità di foratura: lunghezza filettatura = distanza tra superficie
del pezzo ed estremità filettatura: Q201
 Avanzamento F = numero di giri del mandrino S x passo della
filettatura P: Q206
 Inserire il tempo di sosta sotto (valore tra 0 e 0,5 secondi): Q211
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
Per le filettature destrorse attivare il mandrino con M3, per le
filettature sinistrorse con M4!
25 CYCL DEF 206 MASCHIATURA NUOVO
Q200=2 ;DIST. DI SICUREZZA
Q201=-20 ;PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q211=0.25 ;TEMPO DI SOSTA SOTTO
Q203=+25 ;COOR. SUPERF.
Q204=50 ;2ª DIST. DI SICUREZZA
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
