19
Av
vicin
amento e d
istacco a/da
un profilo

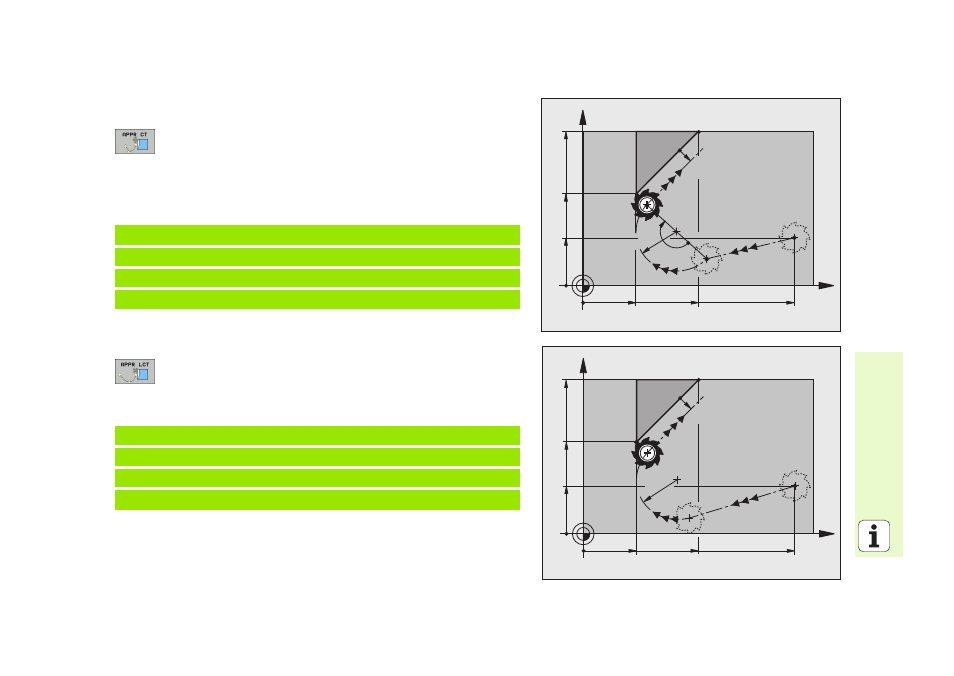

Avvicinamento su traiettoria circolare con raccordo tangenziale:
APPR CT
 Coordinate del primo punto del profilo P
A
 Raggio R
Inserire R > 0
 Angolo del punto centrale CCA
Inserire CCA > 0
 Correzione del raggio RR/RL
Avvicinamento su traiettoria circolare con raccordo tangenziale al
profilo e al tratto di retta: APPR LCT
 Coordinate del primo punto del profilo P
A
 Raggio R
Inserire R > 0
 Correzione del raggio RR/RL
7 L X+40 Y+10 RO FMAX M3
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
9 L X+20 Y+35
10 L ...
7 L X+40 Y+10 RO FMAX M3
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100
9 L X+20 Y+35
10 L ...
X
Y
10
20
PA
RR
PS
R0
PH
RR
40 10
CCA=
180°
R10
35
20
X
Y
10
20
P
A
RR
P
S
R0 P
H
RR
RR
40 10
R10
35
20
