50
Ci
cli per l
a
realizzazione di
fori e
di filettature

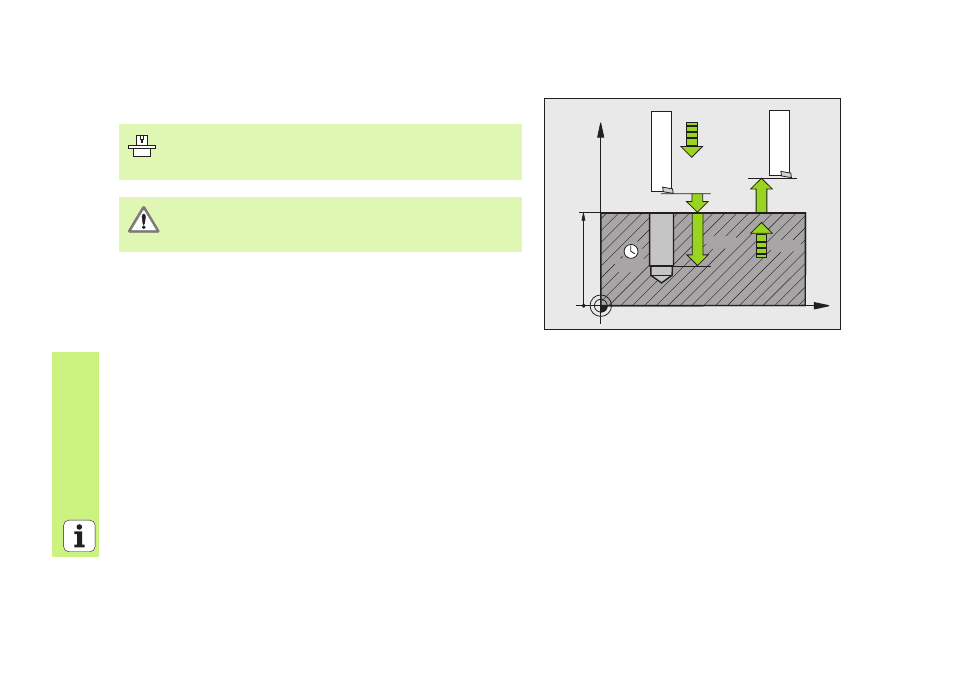

BARENATURA (Ciclo 202)
 CYCL DEF: selezionare il ciclo 202 BARENATURA
 Distanza di sicurezza: Q200
 Profondità: distanza tra la superficie del pezzo e il fondo del foro: Q201
 Avanzamento in profondità: Q206
 Tempo di sosta sotto: Q211
 Inversione avanzamento: Q208
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Direz. disimpegno (0/1/2/3/4) dal bordo del foro: Q214
 Angolo di orientamento del mandrino: Q336
„ La macchina e il TNC devono essere predisposti per la
BARENATURA dal costruttore.
„ La lavorazione viene eseguita con il mandrino regolato!
Attenzione, pericolo di collisione! Selezionare la direzione di
disimpegno in modo che l'utensile si allontani dal bordo del
foro!
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
