100
La funzione P
L
ANE
(opzio
ne
so
ftware
1)

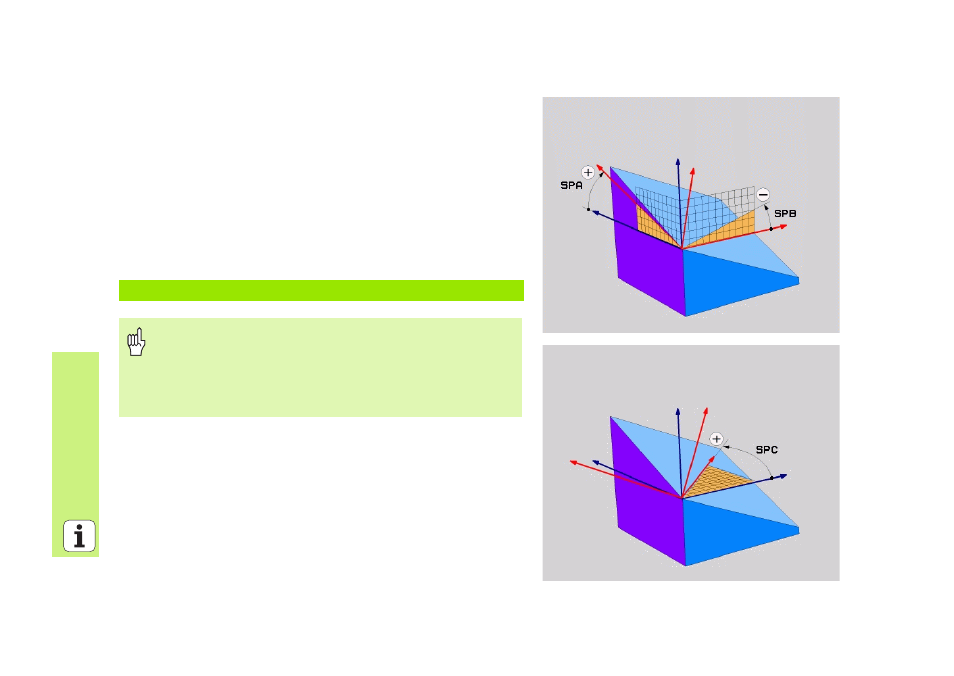

Definizione degli angoli solidi (PLANE SPATIAL)
 Selezionare FUNZIONI TNC SPECIALI
 Selezionare ROTAZIONE PIANO DI LAVOR., PLANE SPATIAL
 Angolo solido A? : angolo di rotazione SPA intorno all'asse fisso X
della macchina (vedere figura in alto a destra)
 Angolo solido B? : angolo di rotazione SPB intorno all'asse fisso Y
della macchina (vedere figura in alto a destra)
 Angolo solido C? : angolo di rotazione SPC intorno all'asse fisso Z
della macchina (vedere figura in basso a destra)
 Continuare con le caratteristiche di posizionamento (vedere
"Orientamento automatico (MOVE/STAY/TURN)" pag. 108)
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 MOVE DIST10 F500 SEQ-
Da osservare prima della programmazione
Si devono definire sempre tutti i tre angoli solidi SPA, SPB e
SPC
, anche se uno degli angoli è 0.
L'ordine delle rotazioni descritto in precedenza è
indipendente dall'asse utensile attivo.
