Tasca, isole e
sca
nalature

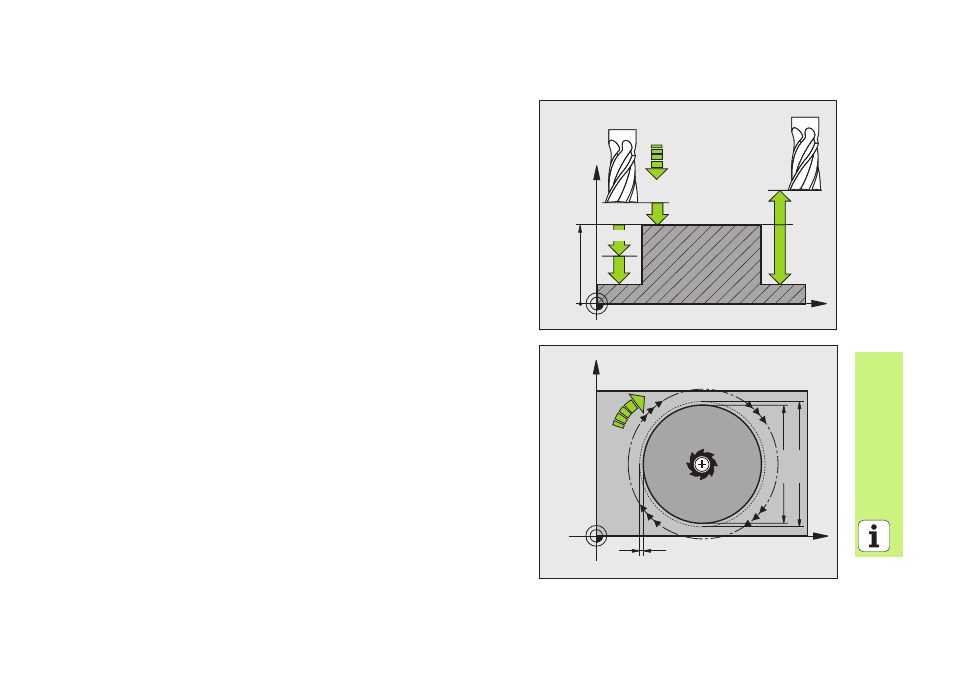

ISOLA CIRCOLARE (Ciclo 257)
 CYCL DEF: selezionare il ciclo 257 ISOLA CIRCOLARE
 Diametro del pezzo finito: Q223
 Diametro del pezzo grezzo: Q222
„ Sovrametallo per finitura laterale Q368
 Avanzamento di fresatura: Q207
 Tipo di fresatura: Q351. Concorde: +1, discorde: -1
 Profondità: distanza tra la superficie del pezzo e il fondo dell'isola:
Q201
 Profondità di accostamento: Q202
 Avanzamento in profondità: Q206
 Distanza di sicurezza: Q200
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Fattore di sovrapposizione traiettorie: Q370
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q207
Q222
Q368
