90
Ci
cli pe
r l
a
con
versione
di
coordina
te

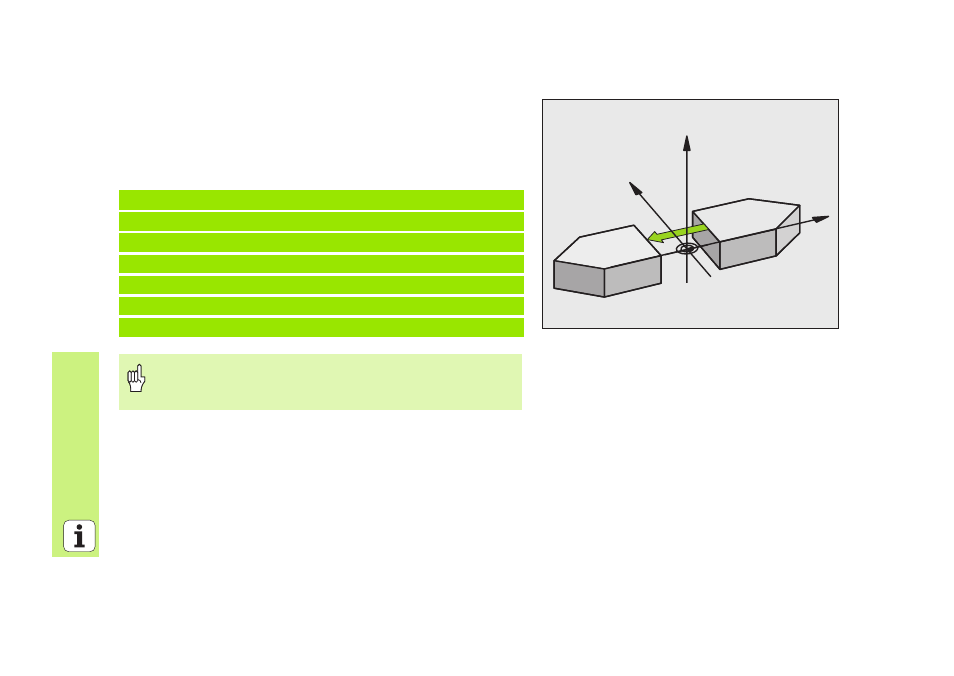

SPECULARITÀ (Ciclo 8)
 CYCL DEF: selezionare il ciclo 8 SPECULARITÀ
 Inserire l'asse speculare: X o Y oppure X e Y
Annullamento della SPECULARITÀ: nuova definizione del ciclo con
inserimento NO ENT.
15 CALL LBL1
16 CYCL DEF 7.0 ORIGINE
17 CYCL DEF 7.1 X+60
18 CYCL DEF 7.2 Y+40
19 CYCL DEF 8.0 SPECULARITÀ
20 CYCL DEF 8.1 Y
21 CALL LBL1
„ L'asse utensile non può essere ribaltato!
„ Il ciclo ribalta sempre il profilo originale (in questo esempio
definito nel sottoprogramma LBL 1)!
Y
X
Z
