91

Ci

cli pe

r l

a

con

versione

di

coordina

te

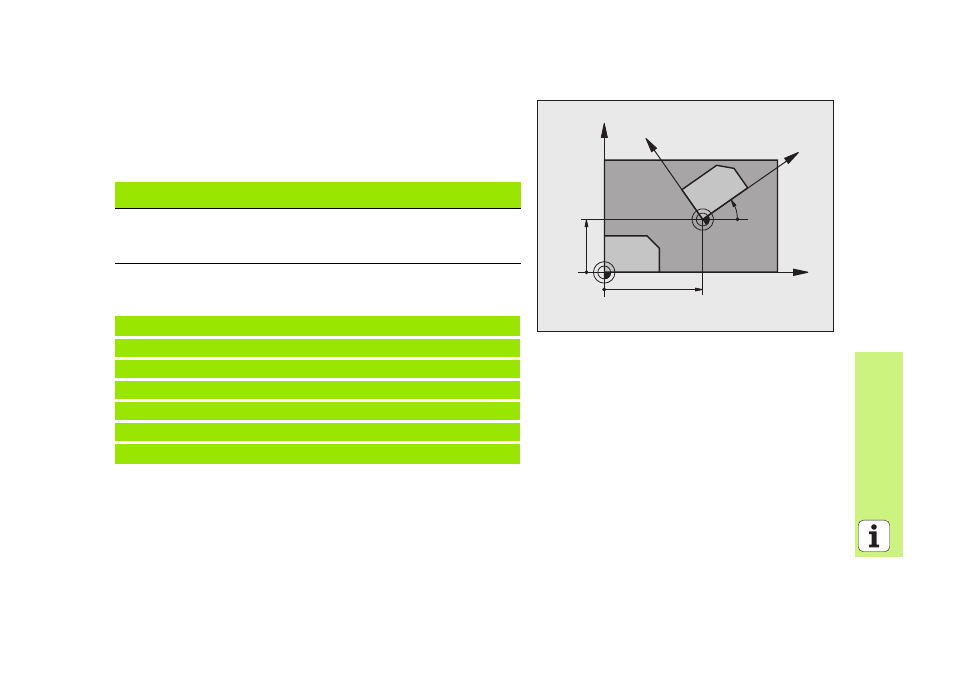

ROTAZIONE (Ciclo 10)

CYCL DEF: selezionare il ciclo 10 ROTAZIONE

Inserire l'angolo di rotazione:
Campo di immissione da -360° a +360°
Asse di riferimento per l'angolo di rotazione

Annullamento della rotazione: nuova definizione del ciclo con angolo di
rotazione 0.

Piano di lavoro

Asse di riferimento e direzione 0°

X/Y
Y/Z
Z/X

X
Y
Z

12 CALL LBL1

13 CYCL DEF 7.0 ORIGINE

14 CYCL DEF 7.1 X+60

15 CYCL DEF 7.2 Y+40

16 CYCL DEF 10.0 ROTAZIONE

17 CYCL DEF 10.1 ROT+35

18 CALL LBL1

X

Y

60

40

35°

X

Y
