HEIDENHAIN iTNC 530 (340 49x-04) Pilot - Manuale (Pagina 103)

103
La funzione P
L
ANE
(opzio
ne
so
ftware
1)
Definizione del vettore (PLANE VECTOR)
 Selezionare FUNZIONI TNC SPECIALI
 Selezionare ROTAZIONE PIANO DI LAVOR., PLANE VECTOR

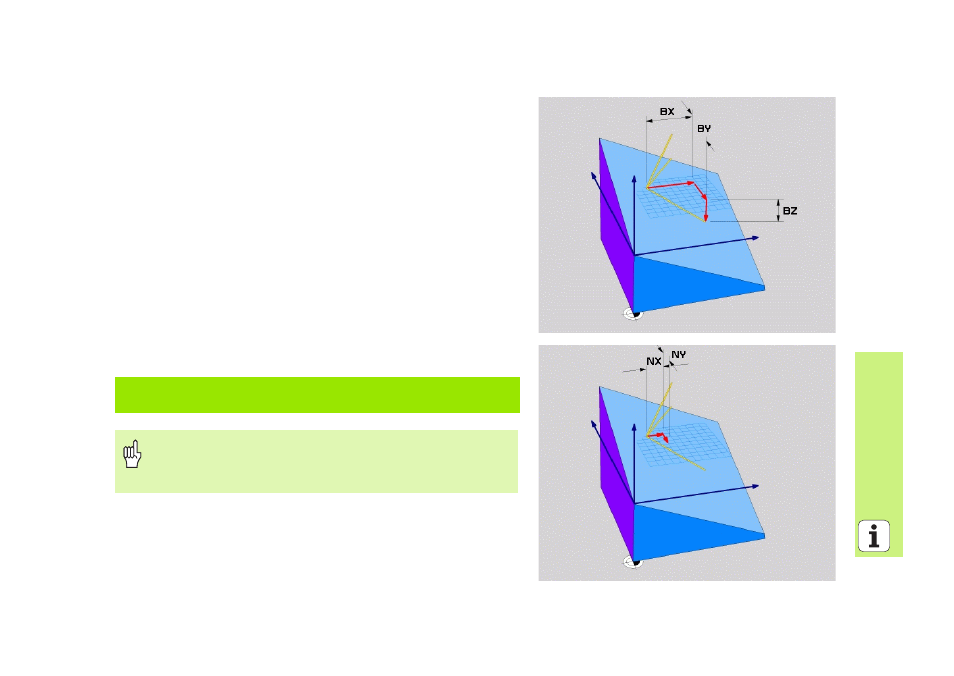

 Componente X del vettore base? : componente X BX del vettore base
B (vedere figura in alto a destra)
 Componente Y del vettore base? : componente Y BY del vettore base
B (vedere figura in alto a destra)
 Componente Z del vettore base? : componente Z BZ del vettore base
B (vedere figura in alto a destra)
 Componente X del vettore normale? : componente X NX del vettore
normale N (vedere figura in basso a destra)
 Componente Y del vettore normale? : componente Y NY del vettore
normale N (vedere figura in basso a destra)
 Componente Z del vettore normale? : componente Z NZ del vettore
normale N
 Continuare con le caratteristiche di posizionamento (vedere
"Orientamento automatico (MOVE/STAY/TURN)" pag. 108)
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 MOVE DIST10 F500
Da osservare prima della programmazione
Il TNC calcola internamente i vettori normali partendo dai
valori inseriti.
