53
Ci
cli per l
a
realizzazione di
fori e
di filettature

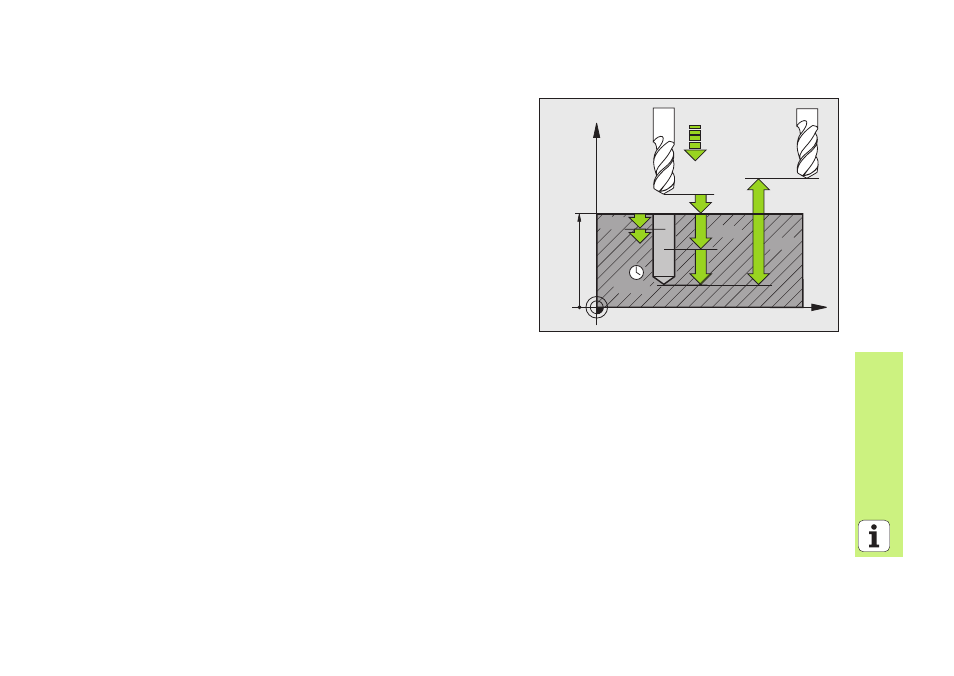

FORATURA PROFONDA UNIVERSALE (Ciclo 205)
 CYCL DEF: selezionare il ciclo 205 FORATURA PROFONDA UNIVERSALE
 Distanza di sicurezza: Q200
 Profondità: distanza tra la superficie del pezzo e il fondo del foro: Q201
 Avanzamento in profondità: Q206
 Profondità di accostamento: Q202
 Coord. della superficie del pezzo: Q203
 2ª distanza di sicurezza: Q204
 Valore da togliere dopo ogni accostamento: Q212
 Profondità di accostamento minima se è inserito il valore da togliere:
Q205
 Distanza di prearresto sopra: Q258
 Distanza di prearresto sotto: Q259
 Profondità di foratura fino a rottura truciolo: Q257
 Ritorno con rottura truciolo: Q256
 Tempo di sosta sotto: Q211
 Punto di partenza più profondo: Q379
 Avanzamento di preposizionamento: Q253
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
