27
Funzi
oni di traiettoria

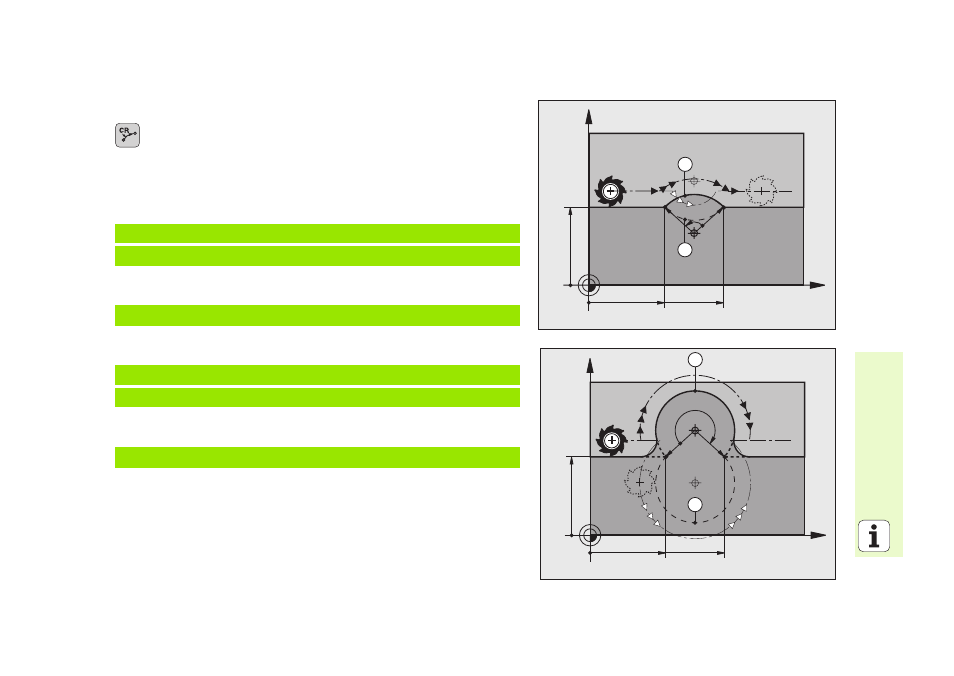

Traiettoria circolare CR con indicazione del raggio
 Coordinate del punto finale dell'arco di cerchio
 Raggio R
arco di cerchio maggiore: ZW > 180, R con segno negativo
arco di cerchio minore: ZW < 180, R con segno positivo
 Senso di rotazione DR
oppure
oppure
oppure
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (ARCO 1)
11 CR X+70 Y+40 R+20 DR+ (ARCO 2)
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R-20 DR- (ARCO 3)
11 CR X+70 Y+40 R-20 DR+ (ARCO 4)
X
Y
ZW
R R
40
40 70
1
2
DR+
DR–
X
Y
40
40 70
DR+
4
ZW
3
R R
DR–
